| БАЗОВОЕ ИСПОЛНЕНИЕ СТАНЦИЙ ЧАСТОТНОГО УПРАВЛЕНИЯ СЧ400а |
 |
ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ
• Водопроводные насосные станции всех уровней подъема, начиная с 1-го.
• Канализационные насосные станции всей системы водоотведения.
• Технологические насосные станции очистных сооружений канализации.
• Насосно-фильтровальные станции.
• Повысительные насосные станции холодного и горячего водоснабжения.
• Понизительные насосные станции тепловых сетей.
• Повысительные насосные станции теплоснабжения ЖКХ.
• Технологические насосные станции I и тягодутьевое оборудование
теплогенерирующих объектов.
• Техническое водоснабжение
и водоотведение промышленных предприятий.
• Технологические насосные станции аэродромной заправки топливом.
|
ОСНОВНЫЕ ФУНКЦИИ
автоматическое подержание заданного значения технологического параметра
(давление, уровень, температура);
работа по суточному графику отдельно для рабочих и будних дней;
групповое управление до четырех агрегатов от одной станции (четыре алгоритма); |
согласованное групповое управление до четырех станций;
возможность изменения очередности работы агрегатов на ходу;
возможность подключения агрегатов разной мощности с индивидуальной настройкой ~^Н параметров и электронных защит электродвигателя;
АВР насосного агрегата, самозапуск при восстановлении питающего напряжения;
возможность управления каждым агрегатом от СЧ, либо по традиционной
схеме с питанием непосредственно от сети;
ведение архива причин отключения, возможность подключения к АСУ ТП верхнего уровня.
|

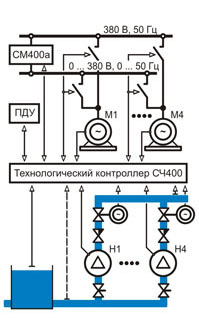

ФУНКЦИОНАЛЬНАЯ СХЕМА  |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Напряжение питания |
380 В, 50 Гц |
| Количество насосных агрегатов |
до 4-х |
| Мощность электродвигателей |
11... 315 кВт |
| Коэффициент полезного действия |
0,97-0,98 |
| Температура окружающей среды |
+5 ... +40 "С |
| Степень защиты оболочки |
IP22 (IP54) |
| Климатическое исполнение |
УХЛ4 |
| Относительная влажность |
_95 %, без росы |
|

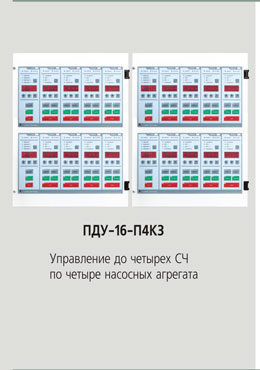

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
• удаленное управление технологическим процессом (задание технологического параметра, обратная связь с объектом автоматизации и т.д.);
• полноценное управление режимами приводных двигателей (автоматическое, ручное управление, приоритет управления и т.д.);
• управление напорными задвижками насосных агрегатов как в автоматическом, так и в ручном режимах;
• мониторинг текущего состояния технологического оборудования объекта автоматизации (ток, значение технологического параметра, аварийное состояние и т.д.);
• связь с СЧ по информационному кабелю (RS485). |
 |

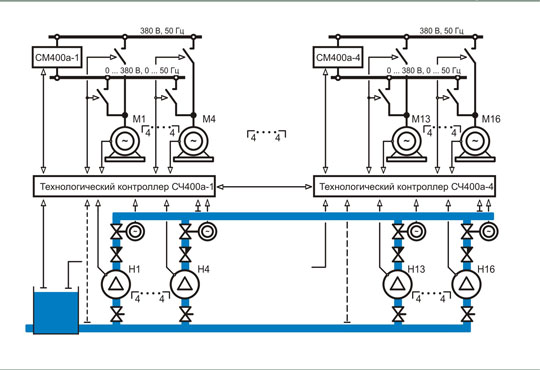

| СОГЛАСОВАННОЕ УПРАВЛЕНИЕ ПАРАЛЛЕЛЬНОЙ РАБОТОЙ ЧЕТЫРЕХ СТАНЦИЙ |
 |
 |

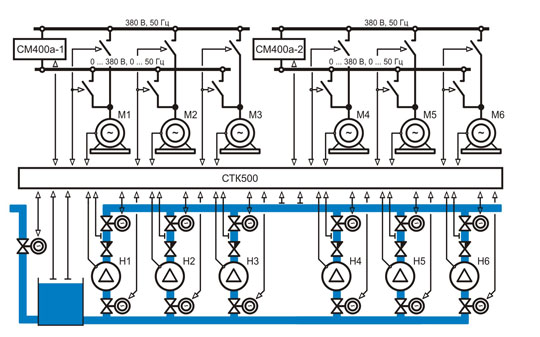

| ИСПОЛНЕНИЕ ДЛЯ РАБОТЫ С ТЕХНОЛОГИЧЕСКИМ КОНТРОЛЛЕРОМ СТК500 |

1. Параллельная работа до четырех СЧ от СТК500.
2. Работа от каждой СЧ до 4-х агрегатов.
3. Контроль и управление задвижками каждого агрегата.
4. Полный мониторинг технологического процесса. |
 |

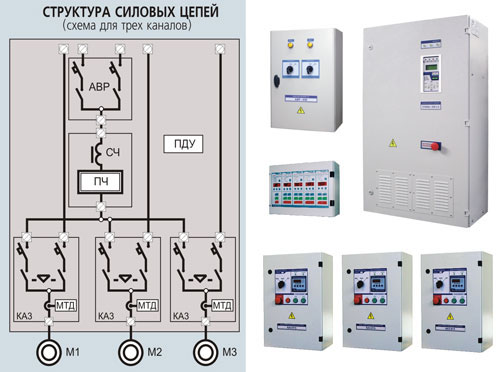

| КОММУТАЦИОННАЯ АППАРАТУРА ГРУППОВОГО УПРАВЛЕНИЯ |
 |
 |
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ СЧ400А |
 |
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ШКАФОВ КОММУТАЦИОННОЙ АППАРАТУРЫ ГРУППОВОГО УПРАВЛЕНИЯ |
| 1. Серия: |
СЧ400а |
| 2. Типоразмер корпуса: |
ЗХ ... 9Х |
3. Максимальная мощность
электродвигателей: |
11...315 кВт |
| 4. Число электродвигателей: |
1, 2, 3 ... 16 |
| 5. Исполнение по числу преобразователей частоты: |
П1,П2...П4 |
| 6. Исполнение по коммутационной аппаратуре: |
К2-КА2; К3-КА3; К4-КА4 |
| 7. Исполнение по размещению
коммутационной аппаратуры: |
0 - отсутствует
1 - встроенная
2 - внешняя в индивидуальных шкафах |
| 8. Исполнение по АВР питания СЧ: |
0 - отсутствует
1 - встроенное
2 - внешнее в индивидуальном шкафу |
| 9. Исполнение выходных фильтров: |
0 - отстствует
1 - дроссель
2 - du/dT фильтр
3 - sin фильтр |
| 10.Исполнение по групповому управлению: |
1 -базовое
2 - параллельная работа станций
3 - управление от внешнего технологического контроллера СТК500
4 - тягодутьевое
|
|

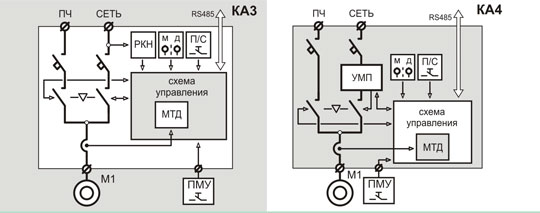

1. Коммутационная аппаратура группового управления
2. Исполнение по назначению: КА2 - подключение
электродвигателей к выходу ПЧ КАЗ - аппаратура индивидуального
подключения к выходу ПЧ и к сети КА4 -аппаратура индивидуального
подключения к выходу ПЧ и к сети
через УМП
3. Мощность электродвигателя
4. Число каналов группового управления
5. Исполнение по цепям управления:
1 - клеммная колодка
(базовое исполнение), 1 - порт RS485 (работа с СТК500) |
| ОСНОВНЫЕ ТИПОРАЗМЕРЫ СЧ 400а |
| СЧ ОДНОШКАФНОГО ИСПОЛНЕНИЯ |
СЧ С ВНЕШНИМИ ИНДИВИДУАЛЬНЫМИ
ШКАФАМИ КОММУТАЦИОННОЙ АППАРАТУРЫ |
| СЧ4ХХа-011хХ-П1К2-1ХХ-1 |
СЧ4ХХа-011хХ-П1К)Г2хТх |
| СЧ4ХХа-011х2-П1КЗ-10Х |
СЧ4ХХа-015хХ-П1КХ-2ХХ-Х |
| СЧ4ХХа-015хХ-П1К2 |
|
| СЧ4ХХа-015х2-П1КЗ-10Х |
СЧ4ХХа-030хХ-П1КХ-2ХХ-Х |
| СЧ4ХХа-018хХ-П1К2-1ХХ-1 |
СЧ4ХХа-037хХ-П1КХ-2ХХ-Х |
| СЧ4ХХа-018х2-П1КЗ-10Х-1 |
СЧ4ХХа-045хХ-П1КХ-2ХХ-Х |
| СЧ4ХХа-022х2-П1К2-10Х-1 |
|
| СЧ4ХХа-030х2-П1К2-10Х-1 |
СЧ4ХХа-315хХ-П1КХ-2ХХ-Х |
|
 |
| |
|
