ВСЧ-500
Высоковольтные станции частотного управления
Станции
частотного управления
0,4; 0,69 кВ
Серия СЧ400
Серия СЧ200
Серия СЧ100
Серия СЧ500
Высоковольтные станции
частотного управления
Устройства управления,
телеметрии и
диспетчеризации
Устройства и приборы
локального упраления
Исполнительные
механизмы электрические
прямоходные
МЭП
Каталог
техники привода
Перспективные
наукоемкие
проекты

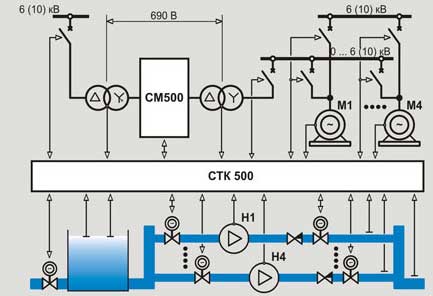

ФУНКЦИОНАЛЬНАЯ СХЕМА СЧ500

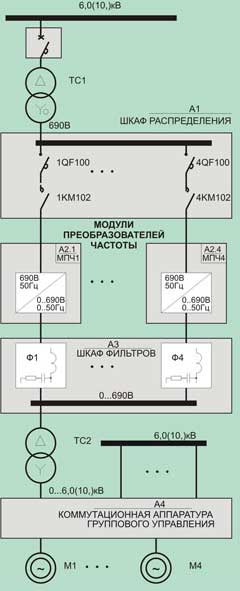

СИЛОВАЯ ЧАСТЬ СТАНЦИЙ СЧ500
Силовая часть выполнена по двухтрансформаторной схеме
с низковольтным преобразователем частоты серии СМ500 напряжением 690 В.
СМ500 образуют параллельно включенные модули преобразователей частоты (МПЧ), каждый с индивидуальной входной коммутационно-защитной аппаратурой и выходным фильтром.
МПЧ имеют два типоразмера по мощности 250 кВт и 320 кВт.
В зависимости от выходной мощности СМ500 предусмотрена установка до четырех модулей МПЧ.
Все модули МПЧ идентичны, один из которых является ведущим, остальные- ведомыми. Синхронизация параллельной работы модулей осуществляется «на уровне ШИМ».
Силовые трансформаторы стандартные, могут использоваться как масляные, так и сухие.
Коммутационная аппаратура группового управления реализуется на ячейках КСО.
Конструктивно преобразователь частоты СМ500 представляет собой набор шкафов напольного исполнения.

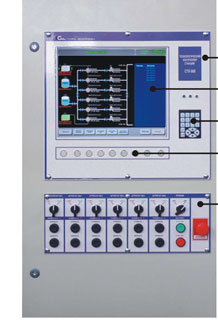

ТЕХНОЛОГИЧЕСКИЙ КОНТРОЛЛЕР СТК 500


Технологический контроллер построен на базе промышленного компьютера с TFT монитором. Контроллер обеспечивает управление силовой схемой станции СЧ500 и оборудованием главной технологической цепочки насосной станции.
Отображение информации осуществляется в графическом виде в трех главных окнах пользователя:
- технологическое окно (отображение текущей информации по технологической мнемосхеме);
- окно управления (задание режима работы, основные параметры регулирования);
- окно архивирования (доступ к двум основным архивам: архив аварий и архив событий).
Кроме того, контроллер обладает возможностями по расширению функций телеметрии.

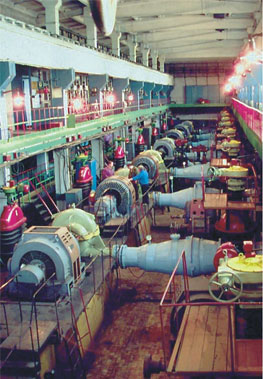

ОСНОВНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ НАСОСНОЙ СТАНЦИИ, РЕАЛИЗУЕМЫЕ ТЕХНОЛОГИЧЕСКИМ КОНТРОЛЛЕРОМ
1. ФУНКЦИИ УПРАВЛЕНИЯ ГРУППОЙ НАСОСНЫХ АГРЕГАТОВ
1.1. Автоматическое поддержание значения технологического параметра
равным заданному за счет частотного регулирования и изменения количества работающих агрегатов.
1.2. Согласованное управление до 4-х преобразователей частоты, нагруженных каждый на свой двигатель.
1.3. Установка (изменение в процессе работы) статусов работы агрегатов (основной, дополнительный, резервный и т.д.)
1.4. Алгоритмы запуска насосного агрегата и вывода его из работы
при питании от сети и преобразователя частоты при помощи управления напорной задвижкой агрегата.
1.5. Мониторинг состояния двигателя с питанием от сети, автоматическая коррекция режима (выравнивание токовой загрузки, ограничение расхода) при помощи управления напорной задвижкой блоком СР200.

2. ТЕХНОЛОГИЧЕСКОЕ УПРАВЛЕНИЕ
2.1. Источники формирования заданного значения технологического параметра:
- с клавиатуры контроллера;
- суточный график - до 8-ми графиков с возможностью оперативного переключения оператором или системой автоматики;
- от диктующего технологического параметра;
- дистанционно, от системы автоматики.
2.2. Отдельный режим запуска насосного оборудования на пустую магистраль с функцией плавного увеличения давления (напрессовка трубопровода).
3. УПРАВЛЕНИЕ ВСПОМОГАТЕЛЬНЫМИ МЕХАНИЗМАМИ И СИСТЕМАМИ
3.1. Управление системой налива в приемный резервуар с воздействием на положение входной задвижки резервуара.
3.2. Функции управления дренажным насосом.
4. КОНТРОЛЬ МЕХАНИЗМОВ И СИСТЕМ
4.1. Контроль электрических показателей работы оборудования (напряжение питания, параметры токовой загрузки).
4.2. Контроль неэлектрических показателей работы оборудования (перепад на насосном агрегате, температура подшипников и статора двигателя)
4.3. Контроль состояния, диагностика нештатных ситуаций вспомогательных механизмов (задвижки, система налива, дренаж).
5. РЕГИСТРАЦИЯ И ТЕЛЕМЕТРИЯ
5.1. Архивирование нештатных ситуаций с указанием причины отключения, даты и времени (до 100 записей). Архивирование предаварийных показателей работы оборудования для последних 4-х аварийных ситуаций.
5.2. Архивирование изменений режима работы с указание даты и времени (до 200 записей).
5.3. Возможность подключения дополнительных сигналов с унифицированным выходом, напрямую не связанных с управлением насосной станцией, с целью передачи в систему телеметрии

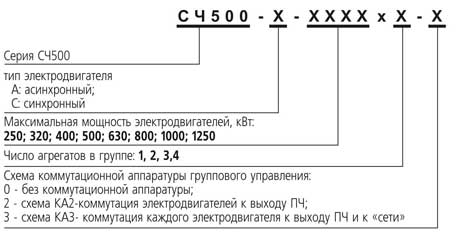

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
