СИСТЕМЫ ГОРОДСКОГО ВОДОСНАБЖЕНИЯ РАЗДЕЛ 1
ВОДОПРОВОДНЫЕ НАСОСНЫЕ СТАНЦИИ I - ПОДЪЕМА ТИП 1
СТАНЦИЯ УПРАВЛЕНИЯ С ПУСКОМ АГРЕГАТА ОТ ИНДИВИДУАЛЬНОГО УМП ВАРИАНТ 1
НАЗНАЧЕНИЕ:
Система автоматического регулирования уровня жидкости резервуара чистой воды в заданном диапазоне путем согласованного управления электрооборудованием группы перекачивающих агрегатов в режиме «Старт/Стоп».

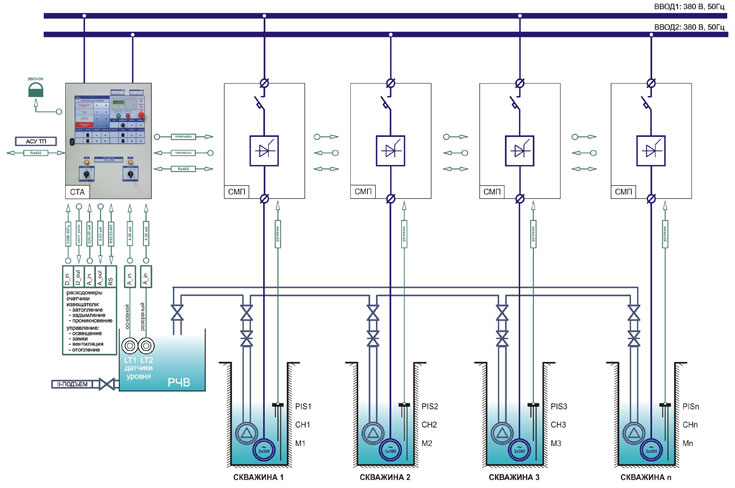

СТРУКТУРА СИЛОВЫХ ЦЕПЕЙ:
Шкафы управления насосными агрегатами СМП-111 содержат индивидуальные устройства мягкого пуска соответствующей мощности приводного электродвигателя без дополнительной коммутационной аппаратуры.Технологическое резервирование оборудования осуществляется за счет количества установленных агрегатов.
Питание управляющего контроллера осуществляется от двух вводов через встроенную в шкаф СТА систему АВР. Силовые цепи насосных агрегатов - в соответствии с существующей схемой электроснабжения.
РЕЖИМЫ УПРАВЛЕНИЯ:
«Автоматический»
- основной режим управления насосными агрегатами по командам от блока СТА в зависимости от текущего уровня жидкости в резервуаре чистой воды.
«Ручной»
- резервный режим управления от кнопочных постов (местно или дистанционно) с непосредственным контролем уровня жидкости в резервуаре оператором.
ПРИНЦИП ГРУППОВОГО УПРАВЛЕНИЯ :
Резервуар разделяется на зоны работы агрегатов - установкой программных электродов (1 уровень, 2 уровень...). Машинист (местно) или диспетчер (дистанционно) определяет статусы агрегатов - основной, 1 дополнительный ... Соответствие статусов относительно уровней включения: «основной-1 уровень», «1 дополнительный - 2 уровень»...
В результате сравнения текущего уровня стоков (сигнал датчика LT) с заданными уставками формируются команды включения/отключения очередного агрегата через плавный разгон/торможение электродвигателя от УМ
ДОПОЛНИТЕЛЬНЫЕ И ЗАЩИТНЫЕ ФУНКЦИИ:
Защитные функции подключенного оборудования осуществляются индивидуально системой управления УМП с настройкой на параметры электродвигателя. Технологические защиты насосного агрегата (недогрузка, перегрузка) настраиваются программно в соответствии с особенностями оборудования. Все нештатные (аварийные) ситуации фиксируются в архиве аварий УМП.
Управление СМП в автоматическом режиме осуществляется по дискретным линиям ввода/вывода. Общий мониторинг состояния силового оборудования осуществляется управляющим контроллером СТА по последовательному каналу RS 485. Контроль текущего состояния объекта осуществляется оператором визуально на мнемосхеме и пульте СТА, звуковой сигнализацией при возникновении нештаных режимов, формированием «Архива аварий» объекта. Контроль времени включенного состояния (моторесурса) агрегатов осуществляется по агрегатно.
Технологический контроль наличия достаточного уровня воды в скважине осуществляется на основании сигналов поступающих от дискретных датчиков PIS. Реализация функции "сухой ход" насоса осуществляется по двум уровням с автоматическим перезапуском агрегата при исчезновении аварийной ситуации.
Станция телеметрии и автоматики СТА обладает возможностью модульного расширения линий ввода/вывода для подключения дополнительных датчиков и устройств (раходомеры, счетчики электроэнергии, датчики затопления, задымления и т.п.). Упраляющий контроллер СТА является концентратором данных сигналов с возможностью передачи информации по последовательному каналу RS 232/485 к системе АСУ ТП.
СПЕЦИФИКАЦИЯ УСТАНОВЛЕННОГО ОБОРУДОВАНИЯ
условное обозначение наименование
тип шкафа		 кол. краткая характеристика примечания
СТА станция телеметрии и автоматики
СТА1703		 1
 Основной шкаф в системе автоматического управления группой перекачивающих насосных агрегатов. Содержит технологический контроллер, осуществляющий функции управления и контроля текущего состояния под-люченного силового оборудования.
Предполагает модульное расширение под минимальные функции сбора и обработки данных телеметрии с гибким параметрированием функций подключенных датчиков.
 число вводов питания:2
количество агрегатов для управления: 1...8
доступный интерфейс:
д. входы/выходы : до
а. входы/выходы : до
порты RS232/485 : до
СМП станция с устройством мягкого пуска
СМП111		 n. агр Силовой шкаф управления насосным агрегатом от индивидуального устройства мягкого пуска (типа MSF).
Содержит защитную аппаратуру соответствующую мощности подключенного агрегата. Обеспечивает процессы плавного разгона/торможения электродвигателя с реализацией защитных функций электрического режима (отсутствие, порядок чередования, перекос фаз, уровень напряжения питания, тепловая и максимально-токовая защита).		 Габариты и конструктивное исполнение шкафа опреде лено мощностью двигателя
Дополнительный контроль температуры агрегата возможен при подключении термистора типа РТС (при его наличии на механизме)
LT1 (основной)
LT2 (резервный)		 датчики уровня в резервуаре чистой воды ПДГ- хх кПА 1 (1)
 Непрерывный датчик текущего уровня жидкости в резервуа ре чистой воды погружного типа с унифицированным то ковым сигналом 4-20мА.
Сигнал датчика используется в системе автоматического регулирования уровня РЧВ в качестве обратной связи. Питание цепей датчика осуществляется от вторичного источника 24В, постоянного тока, встроенного в шкаф СТА.
Для установки датчика в резервуар предусмотрен специаль ный конструктив (входит в комплект поставки датчика).
 Возможно использование других датчиков с унифицированным токовым сигналом 0(4)-20 мА.
Необходимость резервного датчика определяется зака зом (для ответственных объектов рекомендуется).
PIS (электроды) дискретные датчики уровня воды в скважине 1
 Дискретный датчик независимого контроля за уровнем воды в скважине (защита от "сухого хода").
Нижняя уставка - сигнал о понижении уровня в скважине до недопустимого значения (останов агрегата). Верхняя уставка - повышение уровня воды в скважине до разрешающего значения (запуск оборудования)
 Поставляется по заказу.
Возможно использование существующих электродов
