НАЗНАЧЕНИЕ:

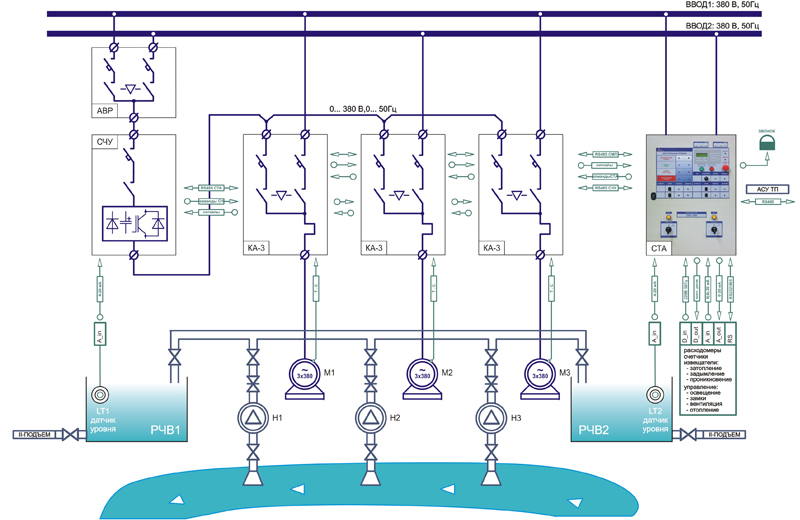

Питание СЧУ осуществляется от двух вводов через шкаф АВР, шкаф автоматики СТА от двух вводов через встроенную систему АВР. Силовые цепи питания насосных агрегатов от сети - в соответствии с существующей схемой электроснабжения.
жанием текущего уровня жидкости в резервуаре чистой воды равным заданному значению (с частотным регулированием производительности агрегата).
«Автоматический» - основной режим группового управления насосными агрегатами по командам от СТА с поддержанием уровня в заданном диапазоне (резервная система автоматического управления).
«Ручной» - резервный режим управления от сети кнопочными постами (местно или дистанционно) с непос-
редственным контролем уровня жидкости РЧВ оператором.
Поддержание уровня равным заданному значению обеспечивается путем плавного изменения производительности одного из насосов с частотным регулированием приводного двигателя и автоматического изменения числа нерегулируемых агрегатов по логике группового управления (4 алгоритма). На пульте управления СЧУ устанавливается заданный уровень в резервуаре и точки коммутации дополнительных агрегатов в системе группового управления (программные электроды). Машинист на пульте дистанционного управления определяет статусы агрегатов: основной, 1-й дополнительный ... Соответствие статусов относительно уровней включения: «основной-задание», «1 дополнительный-1 уровень» ...
Работа встроенного ПИ-регулятора основана на рассогласовании между заданным и текущим (сигнал датчика LT1) уровнями. При понижении текущего уровня относительно заданного значения основной агрегат увеличивает число оборотов, накачивая больше жидкости, что приводит к уменьшению ошибки. Действия при повышении уровня противоположные. Стабилизация уровня происходит при равенстве расхода и производительности работающего насоса. Подключение дополнительных агрегатов производится в функции достаточной/избыточной производительности (сравнение текущей ошибки с точками коммутации) через контакторы цепи прямого пуска.
РЕЖИМ УПРАВЛЕНИЯ ОТ СТА:
Резервуар разделяется на зоны работы агрегатов - установкой программных электродов (1 уровень, 2 уровень...). Машинист (местно) или диспетчер (дистанционно) определяет статусы агрегатов - основной, 1 дополнительный ... Соответствие статусов относительно уровней включения: «основной-1 уровень», «1 дополнительный - 2 уровень»...
В результате сравнения текущего уровня стоков (сигнал датчика LT2) с заданными уставками формируются команды включения/отключения очередного агрегата с пуском электродвигателя непосредственно от сети.
| условное обозначение | кол. | наименование тип шкафа | краткая характеристика | примечания |
| АВР | 1 | шкаф автоматич. ввода питания АВР-ххх |
Силовой шкаф автоматического ввода резервного питания. Независимый контроль параметров ввода (наличие, чере дование фаз, уровни напряжения) с возможнотью назначения любого ввода основным. Переключение вводов производится с установленной задержкой. Содержит цепи защиты оборудования от импульсных перенапряжений (переходные процессы, грозовые импульсы). |
Габариты и конструктивное исполнение шкафа определено мощностью двигателя Рекомедуется для объектов с отстутствием систем автоматического резервирования вводов |
| СЧУ |
1 | станция частотного управления СЧ400-ххх*3 |
Основной шкаф в системе автоматического частотного управления группой перекачивающих агрегатов. Содержит защитно-коммутационную аппаратуру, входной фильтр и преобразователь частоты, осуществляющий регулирование производительности агрегата посредством частотного управления электродвигателем. Встроенный технологический контроллер, осуществляет функции группового управления и контроля текущего состояния подлюченного силового оборудования. |
количество агрегатов для управления: 1...3 поставляется в комплекте с пультом дистанционного управления ПДУ установка выходных фильт ров при длиных линиях до двигателя по заказу |
| СТА | 1 | станция телеметрии и автоматики СТА1703 |
Основной шкаф в системе автоматического управления группой перекачивающих насосных агрегатов. Содержит технологический контроллер, осуществляющий функции управления и контроля текущего состояния подлюченного силового оборудования. Предполагает модульное расширение под минимальные функции сбора и обработки данных телеметрии с гибким параметрированием функций подключенных датчиков. |
число вводов питания:2 количество агрегатов для управления: 1...8 доступный интерфейс: д. входы/выходы : до а. входы/выходы : до порты RS232/485 : до |
| КА-3 | n. агр | шкаф коммутацион. аппаратуры КАЗ-ххх |
Силовой шкаф управления насосным агрегатом от преобразователя частоты (вариант КА-2) и непосредственно от сети (вариант КА-1). Содержит защитно-коммутационную аппаратуру соответствующую мощности подключенного агрегата. Обеспечивает реализацию защитных функций электрического режима (отсутствие, порядок чередования, перекос фаз, уровень напряжения питания, тепловую и максимально-токовую защиту). | Габариты и конструктивное исполнение шкафа определено мощностью двигателя Дополнительный контроль температуры агрегата возможен при подключении термистора типа РТС (при его наличии на механизме) |
| LT1 (основной) LT2 (резервный) |
1 (1) |
датчики уровня в резервуаре чистой воды ПДГ- хх кПА |
Непрерывный датчик текущего уровня жидкости в резервуа ре чистой воды погружного типа с унифицированным то ковым сигналом 4-20мА. Сигнал датчика используется в системе автоматического регулирования уровня РЧВ в качестве обратной связи. Питание цепей датчика осуществляется от вторичного источника 24В, постоянного тока, встроенного в шкаф СЧУ. Для установки датчика в резервуар предусмотрен специаль ный конструктив (входит в комплект поставки датчика). |
Возможно использование других датчиков с унифицированным токовым сигналом 0(4)-20 мА. Необходимость резервного датчика определяется зака зом (для ответственных объектов рекомендуется). |
