НАЗНАЧЕНИЕ:
Шкафы управления остальными агрегатами заменяются на шкафы СМП-113 содержащие цепи подключения двигателя непосредственно к сети через УМП. Управление в автоматическом режиме возможно от автоматики СТА.
Питание СЧУ осуществляется от двух вводов через шкаф АВР, шкаф автоматики СТА от двух вводов через встроенную систему АВР. Силовые цепи питания насосных агрегатов от сети - в соответствии с существующей схемой электроснабжения.
жанием текущего уровня жидкости в резервуаре чистой воды равным заданному значению (с частотным регулированием производительности агрегата). Возможен только для агрегатов со шкафами управления типа СМП122
«Автоматический» - основной режим группового управления насосными агрегатами по командам от СТА с поддержанием уровня в заданном диапазоне (резервная система автоматического управления). Доступен для всех агрегатов.
«Ручной» - резервный режим управления от сети через УМП кнопочными постами (местно или дистанцион-
но) с непосредственным контролем уровня жидкости РЧВ оператором.
Поддержание уровня равным заданному значению обеспечивается путем плавного изменения производительнос-
гулируемых агрегатов по логике группового управления.
На пульте управления СЧУ устанавливается заданный уровень в резервуаре и точки коммутации дополнительных агрегатов в системе группового управления (программные электроды). Машинист на пульте дистанционного управления определяет статусы агрегатов: основной, 1-й дополнительный ... Соответствие статусов относительно уровней включения: «основной-задание», «1 дополнительный-1 уровень» .
Работа встроенного ПИ-регулятора основана на рассогласовании между заданным и текущим (сигнал датчика LT1) уровнями. При понижении текущего уровня относительно заданного значения основной агрегат увеличивает число оборотов, накачивая больше жидкости, что приводит к уменьшению ошибки. Действия при повышении уровня противоположные. Стабилизация уровня происходит при равенстве расхода и производительности работающего насоса. Подключение дополнительных агрегатов производится в функции достаточной/избыточной производительности (сравнение текущей ошибки с точками коммутации) с плавным разгоном/торможением через УМП..
РЕЖИМ УПРАВЛЕНИЯ ОТ СТА:
Резервуар разделяется на зоны работы агрегатов - установкой программных электродов (1 уровень, 2 уровень...). Машинист (местно) или диспетчер (дистанционно) определяет статусы агрегатов - основной, 1 дополнительный ... Соответствие статусов относительно уровней включения: «основной-1 уровень», «1 дополнительный - 2 уровень»...
В результате сравнения текущего уровня стоков (сигнал датчика LT2) с заданными уставками формируются команды включения/отключения очередного агрегата с пуском электродвигателя непосредственно от сети.

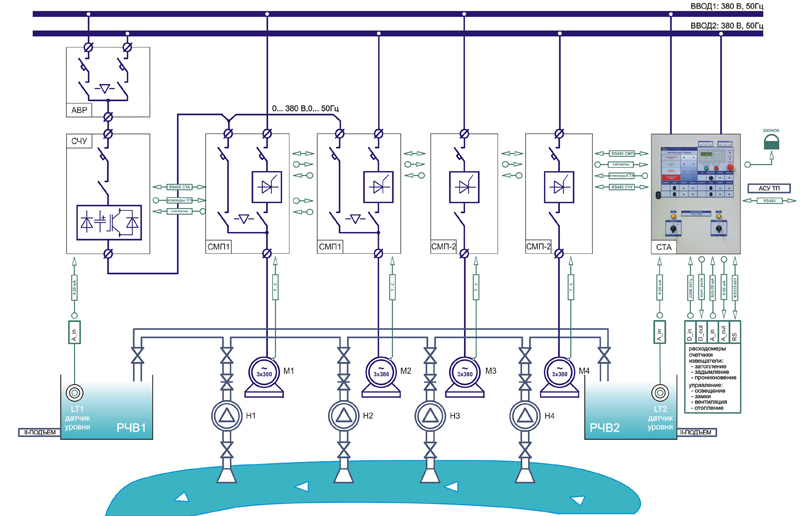

| условное обозначение | кол. | наименование тип шкафа | краткая характеристика | примечания |
| АВР | 1 | шкаф автоматич. ввода питания АВР-ххх |
Силовой шкаф автоматического ввода резервного питания. Независимый контроль параметров ввода (наличие, чере дование фаз, уровни напряжения) с возможнотью назначения любого ввода основным. Переключение вводов производится с установленной задержкой. Содержит цепи защиты оборудования от импульсных перенапряжений (переходные процессы, грозовые импульсы). |
Габариты и конструктивное исполнение шкафа определено мощностью двигателя Рекомедуется для объектов с отстутствием систем автоматического резервирования вводов |
| СЧУ |
1 | станция частотного управления СЧ400-ххх*3 |
Основной шкаф в системе автоматического частотного управления группой перекачивающих агрегатов. Содержит защитно-коммутационную аппаратуру, входной фильтр и преобразователь частоты, осуществляющий регулирование производительности агрегата посредством частотного управления электродвигателем. Встроенный технологический контроллер, осуществляет функции группового управления и контроля текущего состояния подлюченного силового оборудования. |
количество агрегатов для управления: 1...3 поставляется в комплекте с пультом дистанционного управления ПДУ установка выходных фильт ров при длиных линиях до двигателя по заказу |
| СТА | 1 | станция телеметрии и автоматики СТА1703 |
Основной шкаф в системе автоматического управления группой перекачивающих насосных агрегатов. Содержит технологический контроллер, осуществляющий функции управления и контроля текущего состояния подлюченного силового оборудования. Предполагает модульное расширение под минимальные функции сбора и обработки данных телеметрии с гибким параметрированием функций подключенных датчиков. |
число вводов питания:2 количество агрегатов для управления: 1...8 доступный интерфейс: д. входы/выходы : до а. входы/выходы : до порты RS232/485 : до |
| СМП-1 | n. агр | станция с устройством мягкого пуска СМП122 |
Силовой шкаф управления агрегатом от преобразователя частоты и индивидуального устройства мягкого пуска. Содержит защитно-коммутационную аппаратуру соответствующую мощности подключенного агрегата. Обеспечивает подключение двигателя к выходу ПЧ при частотном управлении и плавный разгон/торможение агрегата при подключении к сети от УМП. Реализация защитных функций (отсутствие, порядок чередования, перекос фаз, уровень напряжения питания, тепловая и максимально-токовая защита) осуществляется системами управления ПЧ или УМП. | Габариты и конструктивное исполнение шкафа определено мощностью двигателя Дополнительный контроль температуры агрегата возможен при подключении термистора типа РТС (при его наличии на механизме) |
| СМП-2 | n. агр | станция с устройством мягкого пуска СМП113 |
Силовой шкаф управления насосным агрегатом от индивидуального устройства мягкого пуска (типа MSF). Содержит защитно-коммутационную аппаратуру соответствующую мощности подключенного агрегата. Обеспечивает процессы плавного разгона/торможения электродвигателя с реализацией защитных функций электрического режима (отсутствие, порядок чередования, перекос фаз, уровень напряжения, тепловая и максимально-токовая защиты). |
Габариты и конструктивное исполнение шкафа определено мощностью двигателя Дополнительный контроль температуры агрегата возможен при подключении термистора типа РТС (при его наличии на механизме) |
| LT1 (основной) LT2 (резервный) |
1 (1) |
датчики уровня в резервуаре чистой воды ПДГ- хх кПА |
Непрерывный датчик текущего уровня жидкости в резервуа ре чистой воды погружного типа с унифицированным то ковым сигналом 4-20мА. Сигнал датчика используется в системе автоматического регулирования уровня РЧВ в качестве обратной связи. Питание цепей датчика осуществляется от вторичного источника 24В, постоянного тока, встроенного в шкаф СЧУ. Для установки датчика в резервуар предусмотрен специаль ный конструктив (входит в комплект поставки датчика). |
Возможно использование других датчиков с унифицированным токовым сигналом 0(4)-20 мА. Необходимость резервного датчика определяется зака зом (для ответственных объектов рекомендуется). |
