СИСТЕМЫ ГОРОДСКОГО ВОДОСНАБЖЕНИЯ РАЗДЕЛ 1
ВОДОПРОВОДНЫЕ НАСОСНЫЕ СТАНЦИИ I - ПОДЪЕМА ТИП 1
СТАНЦИЯ УПРАВЛЕНИЯ БОЛЕЕ 3-Х АГРЕГАТОВ - ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ 2-Х ОСНОВНЫХ, ДОПОЛНИТЕЛЬНЫЕ ОТ СЕТИ (ОТ ТК-500)
)


 ВАРИАНТ 14
НАЗНАЧЕНИЕ:
Система автоматического поддержания уровня жидкости резервуара чистой воды равным заданному значению: частотное регулирование производительности двух основных агрегатов, групповое управление коммутационной аппаратурой подключения дополнительных агрегатов к сети.
СТРУКТУРА СИЛОВЫХ ЦЕПЕЙ:

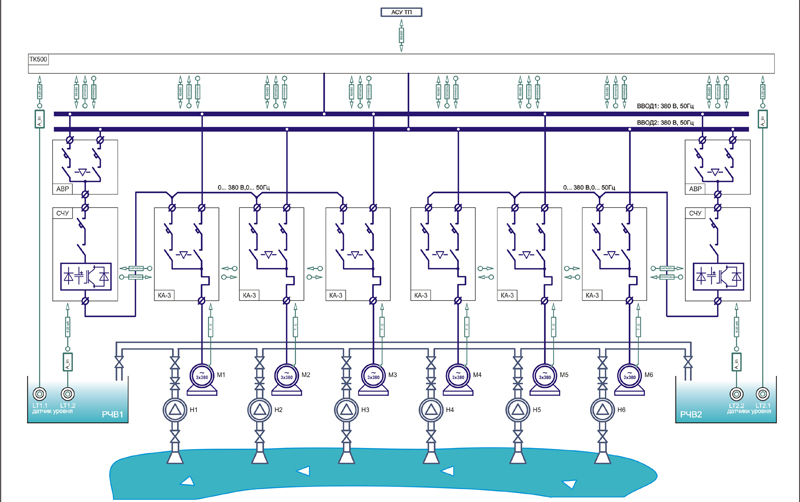

Существующая коммутационная аппаратура заменяется на комплектные шкафы КА-3, содержащие цепи подключения агрегата, как непосредственно к сети (КА-1), так и к выходу СЧУ (КА-2). Подключение агрегата непосредственно к сети осуществляется через контактор и используется технологическим контроллером ТК-500 при групповом управлении дополнительными агрегатами. Установка двух СЧУ предполагает возможность частотного регулирования части агрегатов (подгруппа до 3-х).
Питание СЧУ осуществляется от двух вводов через шкаф АВР, шкаф технологического контроллера ТК-500 от двух вводов через встроенную систему АВР. Силовые цепи питания насосных агрегатов от сети - в соответствии с существующей схемой электроснабжения.
РЕЖИМЫ УПРАВЛЕНИЯ:
«Автоматический» - основной режим группового управления насосными агрегатами по командам от ТК-500 с поддержанием уровня равным заданному значению. Реализация алгоритма согласованного управления преобразователями частоты (с выравниванем частоты) и коммутационной аппаратурой подключения агрегата к сети.
«Автономный» - резервный режим частотного управления одного насосного агрегата по командам от СЧУ с поддержанием текущего уровня жидкости в резервуаре чистой воды равным заданному значению (резервирование ТК-500). Дополнительные агрегаты запускаются в ручном режиме оператором. «Ручной» - резервный режим управления от сети кнопочными постами (местно или дистанционно) с непос-
редственным контролем уровня жидкости РЧВ оператором.
ПРИНЦИП ГРУППОВОГО УПРАВЛЕНИЯ :
РЕЖИМ УПРАВЛЕНИЯ АВТОМАТИЧЕСКИЙ:
Поддержание уровня равным заданному значению обеспечивается путем плавного изменения производительности двух насосов с частотным регулированием приводных двигателей и автоматического изменения числа нерегулируемых агрегатов по логике группового управления. Технологические функции реализует контроллер ТК500. На пульте управления ТК500 устанавливается заданный уровень в резервуаре и точки коммутации дополнительных агрегатов в системе группового управления (программные электроды). Машинист на пульте ТК500 определяет статусы агрегатов: основной, 1-й дополнительный ... Соответствие статусов относительно уровней включения: «основной-задание», «1 дополнитепьный-1 уровень» ...
Работа встроенного ПИ-регулятора основана на рассогласовании между заданным и текущим (сигнал датчика LT) уровнями. При понижении текущего уровня относительно заданного значения основной агрегат увеличивает число оборотов, накачивая больше жидкости, что приводит к уменьшению ошибки. Действия при повышении уровня противоположные. Стабилизация уровня происходит при равенстве расхода и производительности работающего насоса. Подключение дополнительных агрегатов производится в функции достаточной/избыточной производительности (сравнение текущей ошибки с точками коммутации) через контакторы цепи прямого пуска.
РЕЖИМ УПРАВЛЕНИЯ АВТОНОМНЫЙ:
Поддержание уровня равным заданному значению обеспечивается путем плавного изменения производительности одного насоса с частотным регулированием приводного двигателя. Дополнительные нерегулируемые агрегаты включены оператором в ручном режиме. Технологические функции реализует контроллер СЧУ.
ДОПОЛНИТЕЛЬНЫЕ И ЗАЩИТНЫЕ ФУНКЦИИ:
Защитные функции подключенного оборудования осуществляются индивидуально системой управления СЧУ с настройкой на параметры электродвигателя. При подключении агрегата к сети защиты реализованы аппаратно (автоматическим выключателем, электротепловым реле и реле контроля напряжения). Все нештатные (аварийные) ситуации фиксируются в архиве аварий СЧУ и технологического контроллера ТК-500.
Функция АПВ питания обеспечивает возможность автоматического перезапуска оборудования при исчезновении/ восстановлении напряжения на входе СЧУ. Функция АВР агрегата производит вывод из работы аварийного агрегата и автоматическое включение резервного насоса. Функция АВР датчика обеспечивает возможность перехода на сигнал резервного при неисправности основного. Все перечисленные функции реализуются СЧУ или ТК500 в зависимости от установленного режима работы.
Отображение текущей информации и задание режимов осуществляется на мнемосхеме объект пульта управления ТК500. Функции управления дополнительным оборудованием (задвижки и т.п.) устанавливаются в зависимости от их характеристик. Последовательный канал связи (RS232/485) в ТК500 предоставляет возможность передачи данных состояния оборудования к системе АСУ ТП.
СПЕЦИФИКАЦИЯ УСТАНОВЛЕННОГО ОБОРУДОВАНИЯ
условное обозначение кол. наименование тип шкафа краткая характеристика примечания
АВР 1 шкаф автоматич. ввода питания
АВР-ххх
 Силовой шкаф автоматического ввода резервного питания. Независимый контроль параметров ввода (наличие, чере дование фаз, уровни напряжения) с возможнотью назначения любого ввода основным. Переключение вводов производится с установленной задержкой. Содержит цепи защиты оборудования от импульсных перенапряжений (переходные процессы, грозовые импульсы).
 Габариты и конструктивное исполнение шкафа определено мощностью двигателя Рекомедуется для объектов с отстутствием систем автоматического резервирования вводов
СЧУ
 1 станция частотного управления
СЧ400-ххх*3		 Основной шкаф в системе автоматического частотного управления группой перекачивающих агрегатов. Содержит защитно-коммутационную аппаратуру, входной фильтр и преобразователь частоты, осуществляющий регулирование производительности агрегата посредством частотного управления электродвигателем.
Встроенный технологический контроллер, осуществляет функции группового управления и контроля текущего состояния подлюченного силового оборудования.		 количество агрегатов для управления: 1...3
поставляется в комплекте с пультом дистанционного управления ПДУ
установка выходных фильт ров при длиных линиях до двигателя по заказу
ТК-500
 1 шкаф технологии, контроллера
ТК-500		 Основной шкаф в системе автоматического управления объетом, включая оборудование насосных агрегатов и дополнительные устройства (задвижки, дренаж и т.п.).
Содержит технологический контроллер, осуществляющий функции управления и контроля текущего состояния подлюченного силового оборудования.
Предназначен для установки на ответственные объекты с разнообразным силовым оборудованием.		 число вводов питания:2
количество агрегатов для управления: 1...8
доступный интерфейс:
д. входы/выходы : до
а. входы/выходы : до
порты RS232/485 : до
КА-3 n. агр шкаф коммутацион. аппаратуры
КАЗ-ххх		 Силовой шкаф управления насосным агрегатом от преобразователя частоты (вариант КА-2) и непосредственно от сети (вариант КА-1). Содержит защитно-коммутационную аппаратуру соответствующую мощности подключенного агрегата. Обеспечивает реализацию защитных функций электрического режима (отсутствие, порядок чередования, перекос фаз, уровень напряжения питания, тепловую и максимально-токовую защиту). Габариты и конструктивное исполнение шкафа определено мощностью двигателя
Дополнительный контроль температуры агрегата возможен при подключении термистора типа РТС (при его наличии на механизме)
LT1.1.LT2.1 (для ТК500)
LT1.2, LT2.2 (для СЧУ1, 2)
 2
2 		датчики уровня в резервуаре чистой воды ПДГ- хх кПА
 Непрерывный датчик текущего уровня жидкости в резервуа ре чистой воды погружного типа с унифицированным то ковым сигналом 4-20мА. Сигнал датчика используется в системе автоматического регулирования уровня РЧВ в качестве обратной связи. Питание цепей датчиков осуществляется от вторичных источников 24В постоянного тока, встроенных СЧУ и ТК500.
Для установки датчика в резервуар предусмотрен специаль ный конструктив (входит в комплект поставки датчика).

 Возможно использование других датчиков с унифицированным токовым сигналом 0(4)-20 мА.
Необходимость резервного датчика определяется зака зом (для ответственных объектов рекомендуется).
