СИСТЕМЫ ГОРОДСКОГО ВОДОСНАБЖЕНИЯ РАЗДЕЛ 1
ВОДОПРОВОДНЫЕ НАСОСНЫЕ СТАНЦИИ I - ПОДЪЕМА ТИП 1
СТАНЦИЯ УПРАВЛЕНИЯ С ПУСКОМ АГРЕГАТА ОТ ИНДИВИДУАЛЬНОГО УМП ВАРИАНТ 2
НАЗНАЧЕНИЕ:
Система автоматического регулирования уровня жидкости резервуара чистой воды в заданном диапазоне путем согласованного управления электрооборудованием группы перекачивающих агрегатов в режиме «Старт/Стоп».

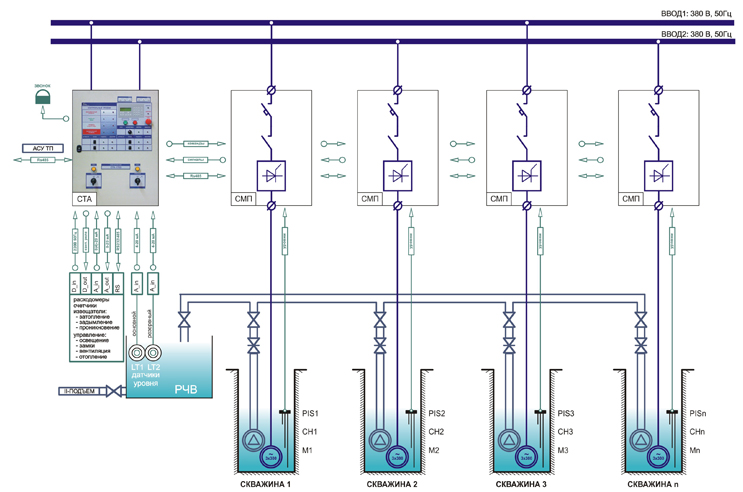

СТРУКТУРА СИЛОВЫХ ЦЕПЕЙ:
Шкафы управления насосными агрегатами СМП-112 содержат индивидуальные устройства мягкого пуска соответствующей мощности приводного электродвигателя с контактором в цепи питания УМП. Технологическое резервирование оборудования ВНС осуществляется за счет количества установленных агрегатов. Возможна установка в один шкаф оборудования на несколько насосных агрегатов.
Питание управляющего контроллера осуществляется от двух вводов через встроенную в шкаф СТА систему АВР. Силовые цепи насосных агрегатов - в соответствии с существующей схемой электроснабжения.
РЕЖИМЫ УПРАВЛЕНИЯ:
«Автоматический»
- основной режим управления насосными агрегатами по командам от блока СТА в зависимости от текущего уровня жидкости в резервуаре чистой воды.
«Ручной»
- резервный режим управления от кнопочных постов (местно или дистанционно) с непосредственным контролем уровня жидкости в резервуаре оператором.
ПРИНЦИП ГРУППОВОГО УПРАВЛЕНИЯ :
Резервуар разделяется на зоны работы агрегатов - установкой программных электродов (1 уровень, 2 уровень...). Машинист (местно) или диспетчер (дистанционно) определяет статусы агрегатов - основной, 1 дополнительный ... Соответствие статусов относительно уровней включения: «основной-1 уровень», «1 дополнительный - 2 уровень»...
В результате сравнения текущего уровня стоков (сигнал датчика LT) с заданными уставками формируются команды включения/отключения очередного агрегата через плавный разгон/торможение электродвигателя от УМ
ДОПОЛНИТЕЛЬНЫЕ И ЗАЩИТНЫЕ ФУНКЦИИ:
Защитные функции подключенного оборудования осуществляются индивидуально системой управления УМП с настройкой на параметры электродвигателя. Технологические защиты насосного агрегата (недогрузка, перегрузка) настраиваются программно в соответствии с особенностями оборудования. Все нештатные (аварийные) ситуации фиксируются в архиве аварий УМП.
Управление СМП в автоматическом режиме осуществляется по дискретным линиям ввода/вывода. Общий мониторинг состояния силового оборудования осуществляется управляющим контроллером СТА по последовательному каналу RS 485. Контроль текущего состояния объекта осуществляется оператором визуально на мнемосхеме и пульте СТА, звуковой сигнализацией при возникновении нештаных режимов, формированием «Архива аварий» объекта. Контроль времени включенного состояния (моторесурса) агрегатов осуществляется по агрегатно.
Технологический контроль наличия достаточного уровня воды в скважине осуществляется на основании сигналов поступающих от дискретных датчиков PIS. Реализация функции "сухой ход" насоса осуществляется по двум уровням с автоматическим перезапуском агрегата при исчезновении аварийной ситуации.
Станция телеметрии и автоматики СТА обладает возможностью модульного расширения линий ввода/вывода для подключения дополнительных датчиков и устройств (раходомеры, счетчики электроэнергии, датчики затопления, задымления и т.п.). Упраляющий контроллер СТА является концентратором данных сигналов с возможностью передачи информации по последовательному каналу RS 232/485 к системе АСУ ТП.
СПЕЦИФИКАЦИЯ УСТАНОВЛЕННОГО ОБОРУДОВАНИЯ
условное обозначение наименование
тип шкафа		 кол. краткая характеристика примечания
СТА станция телеметрии и автоматики
СТА1703		 1
 Основной шкаф в системе автоматического управления группой перекачивающих насосных агрегатов. Содержит технологический контроллер, осуществляющий функции управления и контроля текущего состояния под-люченного силового оборудования.
Предполагает модульное расширение под минимальные функции сбора и обработки данных телеметрии с гибким параметрированием функций подключенных датчиков.
 число вводов питания:2
количество агрегатов для управления: 1...8
доступный интерфейс:
д. входы/выходы : до
а. входы/выходы : до
порты RS232/485 : до
СМП станция с устройством мягкого пуска
СМП112		 n. агр Силовой шкаф управления насосным агрегатом от индивидуального устройства мягкого пуска (типа MSF).
Содержит защитно-коммутационную аппаратуру соответствующую мощности подключенного агрегата. Обеспечивает процессы плавного разгона/торможения электродвигателя с реализацией защитных функций электрического режима (отсутствие, порядок чередования, перекос фаз, уровень напряжения, тепловая и максимально-токовая защиты).
 Габариты и конструктивное исполнение шкафа определено мощностью двигателя
Дополнительный контроль температуры агрегата возможен при подключении термистора типа РТС (при его наличии на механизме)
LT1 (основной)
LT2 (резервный)		 датчики уровня в резервуаре чистой воды ПДГ- хх кПА 1 (1)
 Непрерывный датчик текущего уровня жидкости в резервуа ре чистой воды погружного типа с унифицированным то ковым сигналом 4-20мА.
Сигнал датчика используется в системе автоматического регулирования уровня РЧВ в качестве обратной связи. Питание цепей датчика осуществляется от вторичного источника 24В, постоянного тока, встроенного в шкаф СТА.
Для установки датчика в резервуар предусмотрен специаль ный конструктив (входит в комплект поставки датчика).
 Возможно использование других датчиков с унифицированным токовым сигналом 0(4)-20 мА.
Необходимость резервного датчика определяется зака зом (для ответственных объектов рекомендуется).
PIS (электроды) дискретные датчики уровня воды в скважине 1
 Дискретный датчик независимого контроля за уровнем воды в скважине (защита от "сухого хода").
Нижняя уставка - сигнал о понижении уровня в скважине до недопустимого значения (останов агрегата). Верхняя уставка - повышение уровня воды в скважине до разрешающего значения (запуск оборудования)
 Поставляется по заказу.
Возможно использование существующих электродов
