| СИСТЕМЫ ГОРОДСКОГО ВОДОСНАБЖЕНИЯ | РАЗДЕЛ 1 | ||||||||||||||||||||||||||
| ВОДОПРОВОДНЫЕ НАСОСНЫЕ СТАНЦИИ I - ПОДЪЕМА | ТИП 1 | ||||||||||||||||||||||||||
| СТАНЦИЯ УПРАВЛЕНИЯ С ПУСКОМ АГРЕГАТА ОТ ИНДИВИДУАЛЬНОГО УМП И РЕЗЕРВНОЙ СХЕМОЙ ОТ СЕТИ | ВАРИАНТ 4 | ||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||
НАЗНАЧЕНИЕ: |
|||||||||||||||||||||||||||
| Система автоматического регулирования уровня жидкости резервуара чистой воды в заданном диапазоне путем согласованного управления электрооборудованием группы перекачивающих агрегатов в режиме «Старт/Стоп». | |||||||||||||||||||||||||||

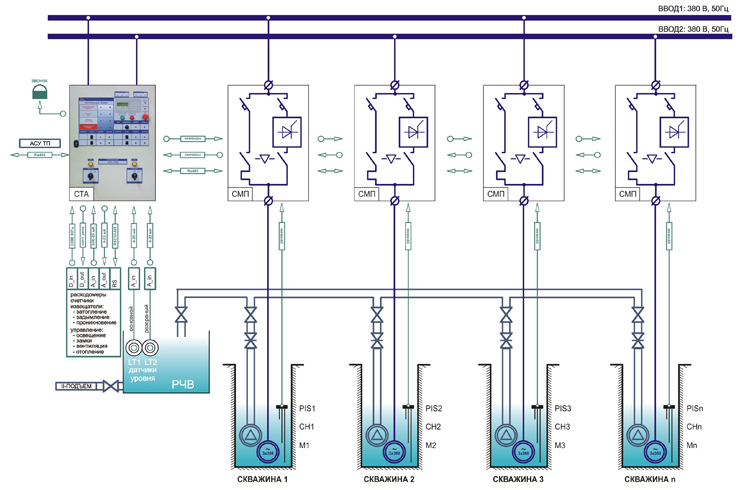

| СТРУКТУРА СИЛОВЫХ ЦЕПЕЙ: | |||||||||||||||||||||||||||
| Шкафы управления насосными агрегатами СМП-121 содержат индивидуальные устройства мягкого пуска соответствующей мощности приводного электродвигателя с контактором на выходе УМП. Технологическое резервирование оборудования ВНС осуществляется как за счет количества установленных насосных агрегатов, так и резервной контакторной цепью пуска агрегата от сети. Возможна установка в один шкаф оборудования на несколько насосных агрегатов. Питание управляющего контроллера осуществляется от двух вводов через встроенную в шкаф СТА систему АВР. Силовые цепи насосных агрегатов - в соответствии с существующей схемой электроснабжения. |
|||||||||||||||||||||||||||
| РЕЖИМЫ УПРАВЛЕНИЯ: | |||||||||||||||||||||||||||
| «Автоматический» - основной режим управления насосными агрегатами через УМП по командам от СТА в зависимости от текущего уровня жидкости в резервуаре чистой воды. «Ручной от УМП» - резервный режим управления через УМП от кнопочных постов (местно или дистанционно) с непосредственным контролем уровня жидкости в резервуаре чистой воды оператором. «Ручной от сети» - резервный режим управления через существующий контактор от кнопочных постов (местно или дистанционно) с непосредственным контролем уровня жидкости в резервуаре чистой воды оператором. |
|||||||||||||||||||||||||||
| ПРИНЦИП ГРУППОВОГО УПРАВЛЕНИЯ : | |||||||||||||||||||||||||||
| Резервуар разделяется на зоны работы агрегатов - установкой программных электродов (1 уровень, 2 уровень...). Машинист (местно) или диспетчер (дистанционно) определяет статусы агрегатов - основной, 1 дополнительный ... Соответствие статусов относительно уровней включения: «основной-1 уровень», «1 дополнительный - 2 уровень»... В результате сравнения текущего уровня стоков (сигнал датчика LT) с заданными уставками формируются команды включения/отключения очередного агрегата через плавный разгон/торможение электродвигателя от УМП. |
|||||||||||||||||||||||||||
| ДОПОЛНИТЕЛЬНЫЕ И ЗАЩИТНЫЕ ФУНКЦИИ: | |||||||||||||||||||||||||||
| Защитные функции подключенного оборудования осуществляются индивидуально системой управления УМП с настройкой на параметры электродвигателя. Технологические защиты насосного агрегата (недогрузка, перегрузка) настраиваются программно в соответствии с особенностями оборудования. Все нештатные (аварийные) ситуации фиксируются в архиве аварий УМП. Управление СМП в автоматическом режиме осуществляется по дискретным линиям ввода/вывода. Общий мониторинг состояния силового оборудования осуществляется управляющим контроллером СТА по последовательному каналу RS 485. Контроль текущего состояния объекта осуществляется оператором визуально на мнемосхеме и пульте СТА, звуковой сигнализацией при возникновении нештаных режимов, формированием «Архива аварий» объекта. Контроль времени включенного состояния (моторесурса) агрегатов осуществляется по агрегатно. Технологический контроль наличия достаточного уровня воды в скважине осуществляется на основании сигналов поступающих от дискретных датчиков PIS. Реализация функции "сухой ход" насоса осуществляется по двум уровням с автоматическим перезапуском агрегата при исчезновении аварийной ситуации Станция телеметрии и автоматики СТА обладает возможностью модульного расширения линий ввода/вывода для подключения дополнительных датчиков и устройств (раходомеры, счетчики электроэнергии, датчики затопления, задымления и т.п.). Упраляющий контроллер СТА является концентратором данных сигналов с возможностью передачи информации по последовательному каналу RS 232/485 к системе АСУ ТП. |
|||||||||||||||||||||||||||
| СПЕЦИФИКАЦИЯ УСТАНОВЛЕННОГО ОБОРУДОВАНИЯ | |||||||||||||||||||||||||||
| |||||||||||||||||||||||||||
