СИСТЕМЫ ГОРОДСКОГО ВОДОСНАБЖЕНИЯ | РАЗДЕЛ 1 | |||||||||||||||||||||||||||||||
ВОДОПРОВОДНЫЕ НАСОСНЫЕ СТАНЦИИ I - ПОДЪЕМА | ТИП 1 | |||||||||||||||||||||||||||||||
СТАНЦИЯ УПРАВЛЕНИЯ С ПУСКОМ И РЕЗЕРВИРОВАНИЕМ РАБОЧЕГО АГРЕГАТА ОТ УМП (БЕЗ ЗАМЕНЫ ШТАТНЫХ ЦЕПЕЙ) | ВАРИАНТ 5 | |||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||
НАЗНАЧЕНИЕ: |
||||||||||||||||||||||||||||||||
Система автоматического регулирования уровня жидкости резервуара чистой воды в заданном диапазоне путем согласованного управления электрооборудованием группы перекачивающих агрегатов в режиме «Старт/Стоп». | ||||||||||||||||||||||||||||||||

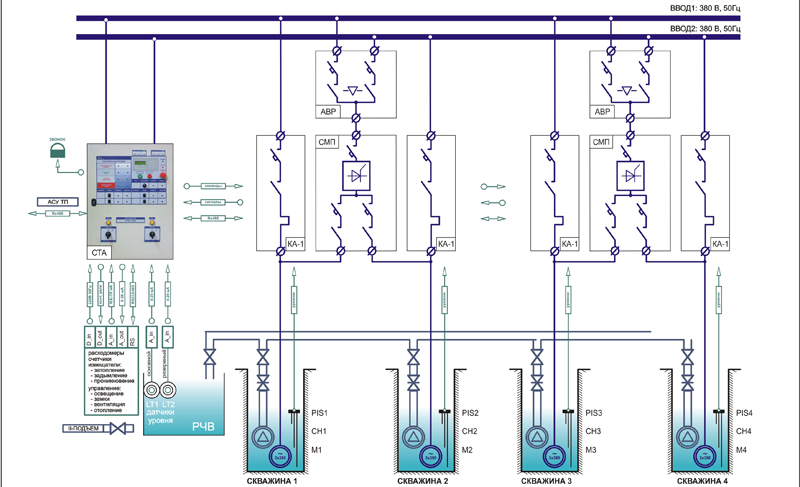

СТРУКТУРА СИЛОВЫХ ЦЕПЕЙ: | ||||||||||||||||||||||||||||||||
Шкафы управления насосными агрегатами СМП-131 содержат одно устройство мягкого пуска на два агрегата соответствующей мощности приводных электродвигателей с контактором на выходе УМП. Технологическое резервирование оборудования ВНС осуществляется существующими контакторными цепями включения каждого агрегата от сети. Количество УМП определено числом рабочих агрегатов. Резервные агрегаты находятся в системе АВР относительно рабочих от УМП или в холодном резерве от сети (по контакторной схеме). Питание управляющего контроллера осуществляется от двух вводов через встроенную в шкаф СТА систему АВР. Силовые цепи питания насосных агрегатов от сети - в соответствии с существующей схемой электроснабжения. Цепи питания агрегатов через УМП зарезервированы через шкафы АВР. |
||||||||||||||||||||||||||||||||
РЕЖИМЫ УПРАВЛЕНИЯ: | ||||||||||||||||||||||||||||||||
«Автоматический» - основной режим управления насосными агрегатами через УМП по командам от СТА в зависимости от текущего уровня в резервуаре чистой воды. Для агрегатов подключенных к одному УМП определяются коды: рабочий, резервный. «Ручной от УМП» - резервный режим управления через УМП от кнопочных постов (местно или дистанционно) с непосредственным контролем уровня жидкости в резервуаре чистой воды оператором. «Ручной от сети» - резервный режим управления через контактор от кнопочных постов (местно или дистанционно) с непосредственным контролем уровня жидкости в резервуаре чистой воды оператором (существующая система управления). |
||||||||||||||||||||||||||||||||
ПРИНЦИП ГРУППОВОГО УПРАВЛЕНИЯ : | ||||||||||||||||||||||||||||||||
Резервуар разделяется на зоны работы агрегатов - установкой программных электродов (1 уровень, 2 уровень...). Машинист (местно) или диспетчер (дистанционно) определяет статусы агрегатов - основной, 1 дополнительный ... Статусы действительны для агрегатов с кодами «рабочий от УМП». Агрегаты с кодом «резервный от УМП» вступают в работу по системе АВР двигателя при неисправности рабочего. Соответствие статусов относительно уровней включения: «основной-1 уровень», «1 дополнительный - 2 уровень»... В результате сравнения текущего уровня стоков (сигнал датчика LT) с заданными уставками формируются команды включения/отключения очередного агрегата через плавный разгон/торможение электродвигателя от УМП. |
||||||||||||||||||||||||||||||||
ДОПОЛНИТЕЛЬНЫЕ И ЗАЩИТНЫЕ ФУНКЦИИ: | ||||||||||||||||||||||||||||||||
Защитные функции подключенного оборудования осуществляются индивидуально системой управления УМП с настройкой на параметры электродвигателя. Технологические защиты насосного агрегата (недогрузка, перегрузка) настраиваются программно в соответствии с особенностями оборудования. Все нештатные (аварийные) ситуации фиксируются в архиве аварий УМП. Управление СМП в автоматическом режиме осуществляется по дискретным линиям ввода/вывода. Общий мониторинг состояния силового оборудования осуществляется управляющим контроллером СТА по последовательному каналу RS 485. Контроль текущего состояния объекта осуществляется оператором визуально на мнемосхеме и пульте СТА, звуковой сигнализацией при возникновении нештаных режимов, формированием «Архива аварий» объекта. Контроль времени включенного состояния (моторесурса) агрегатов осуществляется по агрегатно. Технологический контроль наличия достаточного уровня воды в скважине осуществляется на основании сигналов поступающих от дискретных датчиков PIS. Реализация функции "сухой ход" насоса осуществляется по двум уровням с автоматическим перезапуском агрегата при исчезновении аварийной ситуации Станция телеметрии и автоматики СТА обладает возможностью модульного расширения линий ввода/вывода для подключения дополнительных датчиков и устройств (раходомеры, счетчики электроэнергии, датчики затопления, задымления и т.п.). Упраляющий контроллер СТА является концентратором данных сигналов с возможностью передачи информации по последовательному каналу RS 232/485 к системе АСУ ТП. |
||||||||||||||||||||||||||||||||
СПЕЦИФИКАЦИЯ УСТАНОВЛЕННОГО ОБОРУДОВАНИЯ | ||||||||||||||||||||||||||||||||
|
