СИСТЕМЫ ГОРОДСКОГО ВОДОСНАБЖЕНИЯ РАЗДЕЛ 1
ВОДОПРОВОДНЫЕ НАСОСНЫЕ СТАНЦИИ I - ПОДЪЕМА ТИП 1
СТАНЦИЯ УПРАВЛЕНИЯ ДО 3-Х АГРЕГАТОВ - ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ ОСНОВНОГО, ДОПОЛНИТЕЛЬНЫЕ ОТ СЕТИ (С ЗАМЕНОЙ ШТАТНЫХ ЦЕПЕЙ) ВАРИАНТ 9
НАЗНАЧЕНИЕ:
Система автоматического поддержания уровня жидкости резервуара чистой воды равным заданному значению: частотное регулирование производительности основного агрегата, групповое управление коммутационной аппаратурой подключения дополнительных агрегатов к сети.

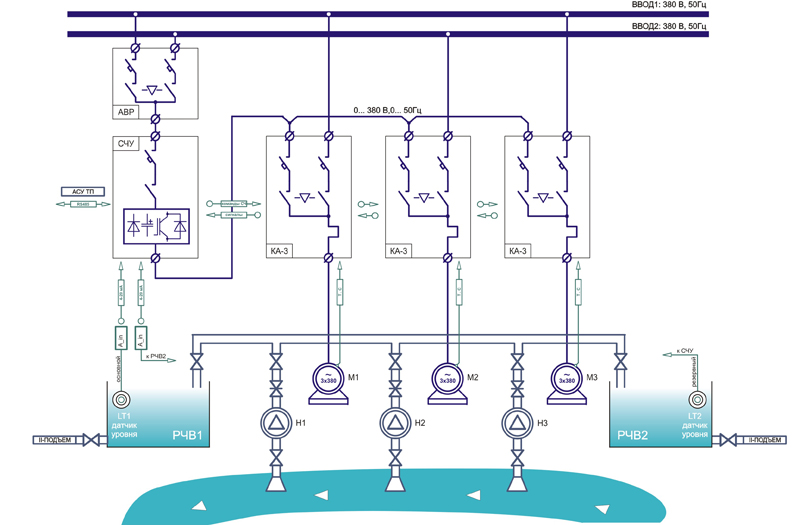

СТРУКТУРА СИЛОВЫХ ЦЕПЕЙ:
Существующая коммутационная аппаратура заменяется на комплектные шкафы КА-3, содержащие цепи подключения агрегата, как непосредственно к сети (КА-1), так и к выходу СЧУ (КА-2). Подключение агрегата непосредственно к сети осуществляется через контактор и используется технологическим контроллером СЧУ при групповом управлении дополнительными агрегатами.
Питание СЧУ осуществляется от двух вводов через шкаф АВР. Силовые цепи питания насосных агрегатов от сети -в соответствии с существующей схемой электроснабжения.
РЕЖИМЫ УПРАВЛЕНИЯ:
«от СЧУ» - основной режим группового управления насосными агрегатами по командам от СЧУ с поддер-
жанием текущего уровня жидкости в резервуаре чистой воды равным заданному значению (с частотным регулированием производительности агрегата).
«Ручной» - резервный режим управления от сети кнопочными постами (местно или дистанционно) с непос-
редственным контролем уровня жидкости РЧВ оператором.
ПРИНЦИП ГРУППОВОГО УПРАВЛЕНИЯ :
Поддержание уровня равным заданному значению обеспечивается путем плавного изменения производительности одного из насосов с частотным регулированием приводного двигателя и автоматического изменения числа нерегулируемых агрегатов по логике группового управления (4 алгоритма). На пульте управления СЧУ устанавливается заданный уровень в резервуаре и точки коммутации дополнительных агрегатов в системе группового управления (программные электроды). Машинист на пульте дистанционного управления определяет статусы агрегатов: основной, 1-й дополнительный ... Соответствие статусов относительно уровней включения: «основной-задание», «1 дополнительный-1 уровень» ...
Работа встроенного ПИ-регулятора основана на рассогласовании между заданным и текущим (сигнал датчика LT) уровнями. При понижении текущего уровня относительно заданного значения основной агрегат увеличивает число оборотов, накачивая больше жидкости, что приводит к уменьшению ошибки. Действия при повышении уровня противоположные. Стабилизация уровня происходит при равенстве расхода и производительности работающего насоса. Подключение дополнительных агрегатов производится в функции достаточной/избыточной производительности (сравнение текущей ошибки с точками коммутации) через контакторы цепи прямого пуска.
ДОПОЛНИТЕЛЬНЫЕ И ЗАЩИТНЫЕ ФУНКЦИИ:
Защитные функции подключенного оборудования осуществляются индивидуально системой управления СЧУ с настройкой на параметры электродвигателя. При подключении агрегата к сети защиты реализованы аппаратно (автоматическим выключателем, электротепловым реле и реле контроля напряжения). Все нештатные (аварийные) ситуации фиксируются в архиве аварий СЧУ.
Функция АПВ питания обеспечивает возможность автоматического перезапуска оборудования при исчезновении/ восстановлении напряжения на входе СЧУ. Функция АВР агрегата производит вывод из работы аварийного агрегата и автоматическое включение резервного насоса. Функция АВР датчика обеспечивает возможность перехода на сигнал резервного при неисправности основного.
Задание режимов, отображение текущей информации осуществляется на пульте управления СЧУ с жидкокриста-лическим индикатором. Последовательный канал связи (RS232/485) предоставляет возможность передачи данных состояния оборудования к системе АСУ ТП.
СПЕЦИФИКАЦИЯ УСТАНОВЛЕННОГО ОБОРУДОВАНИЯ
условное обозначение кол. наименование тип шкафа краткая характеристика примечания
АВР 1 шкаф автоматич. ввода питания
АВР-ххх
 Силовой шкаф автоматического ввода резервного питания. Независимый контроль параметров ввода (наличие, чере дование фаз, уровни напряжения) с возможнотью назначения любого ввода основным. Переключение вводов производится с установленной задержкой. Содержит цепи защиты оборудования от импульсных перенапряжений (переходные процессы, грозовые импульсы).
 Габариты и конструктивное исполнение шкафа определено мощностью двигателя Рекомедуется для объектов с отстутствием систем автоматического резервирования вводов
СЧУ
 1 станция частотного управления
СЧ400-ххх*3		 Основной шкаф в системе автоматического частотного управления группой перекачивающих агрегатов. Содержит защитно-коммутационную аппаратуру, входной фильтр и преобразователь частоты, осуществляющий регулирование производительности агрегата посредством частотного управления электродвигателем.
Встроенный технологический контроллер, осуществляет функции группового управления и контроля текущего состояния подлюченного силового оборудования.		 количество агрегатов для управления: 1...3
поставляется в комплекте с пультом дистанционного управления ПДУ
установка выходных фильт ров при длиных линиях до двигателя по заказу
КА-3 n. агр шкаф коммутацион. аппаратуры
КАЗ-ххх		 Силовой шкаф управления насосным агрегатом от преобразователя частоты (вариант КА-2) и непосредственно от сети (вариант КА-1). Содержит защитно-коммутационную аппаратуру соответствующую мощности подключенного агрегата. Обеспечивает реализацию защитных функций электрического режима (отсутствие, порядок чередования, перекос фаз, уровень напряжения питания, тепловую и максимально-токовую защиту). Габариты и конструктивное исполнение шкафа определено мощностью двигателя
Дополнительный контроль температуры агрегата возможен при подключении термистора типа РТС (при его наличии на механизме)
LT1 (основной)
LT2 (резервный)		 1
(1)		 датчики уровня в резервуаре чистой воды ПДГ- хх кПА
 Непрерывный датчик текущего уровня жидкости в резервуа ре чистой воды погружного типа с унифицированным то ковым сигналом 4-20мА.
Сигнал датчика используется в системе автоматического регулирования уровня РЧВ в качестве обратной связи. Питание цепей датчика осуществляется от вторичного источника 24В, постоянного тока, встроенного в шкаф СЧУ.
Для установки датчика в резервуар предусмотрен специаль ный конструктив (входит в комплект поставки датчика).
 Возможно использование других датчиков с унифицированным токовым сигналом 0(4)-20 мА.
Необходимость резервного датчика определяется зака зом (для ответственных объектов рекомендуется).
