НАЗНАЧЕНИЕ:
"ведущий-ведомый" с поддержанием текущего давления на напорном коллекторе равным заданному значению (частотное регулирование рабочих и дополнительных агрегатов).
«Ручной» - резервный режим управления насосным агрегатом с непосредственным заданием частоты (ско-
рости вращения) электродвигателя.

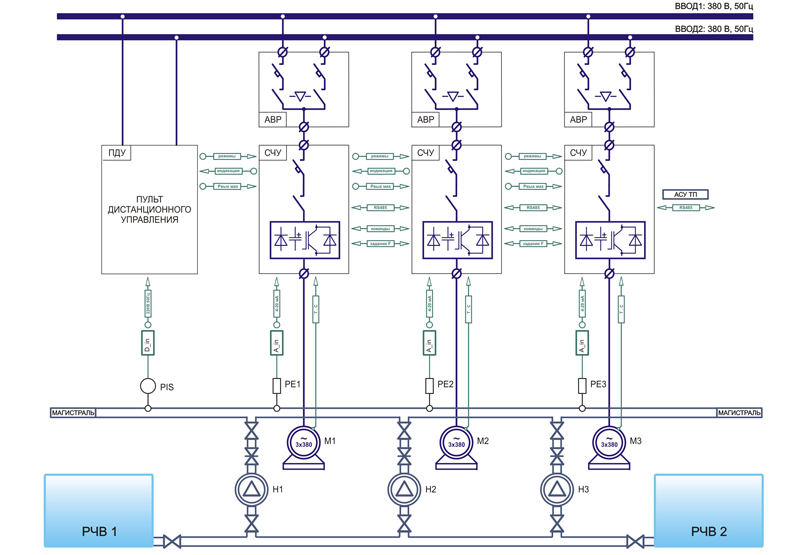

На пульте управления СЧУ устанавливается задание давления (постоянное или по суточному графику) и точки коммутации дополнительных агрегатов в системе группового управления (программные уставки). Машинист на пульте дистанционного управления определяет статусы СЧУ: ведущая, 1-я ведомая ... Соответствие статусов относительно уровней включения: «ведущая-задание», «1 ведомая-1 уровень» ...
Работа встроенного ПИ-регулятора основана на рассогласовании между заданным и текущим (сигнал датчика РЕ) давлением. При снижени текущего давления относительно заданного значения (повышение расхода) основной агрегат увеличивает число оборотов, перекачивая больше жидкости, что приводит к уменьшению ошибки. Действия при повышении давления (уменьшение расхода) противоположные. Подключение дополнительных агрегатов производится в функции достаточной/избыточной производительности (сравнение текущей ошибки с точками коммутации) со снижением оборотов "ведущей СЧУ" по мере разгона "ведомой СЧУ" (во избежание гидравлических ударов). Дополнительное условие запуска "ведомой СЧУ" - превышение токовой нагрузки рабочих агрегатов выше заданного предела.
Функция АВР систем управления предполагает перераспределение статусов при неисправности "ведущей СЧУ с выполнением всех технологических функций "1-й ведомой" (теперь "ведущей"). При восстановлении работоспособности "ведущей СЧУ" статусы восстанавливаются в соответствии с заданными. Функция АПВ питания обеспечивает возможность автоматического перезапуска оборудования при исчезновении/восстановлении напряжения на входе СЧУ. Резервирование датчиков давления осуществляется с передачей роли "ведущей СЧУ". Технологический контроль давления на напоре осуществляется на основании сигналов электроконтактного манометра PIS (Рвых мах, Рвых мин).
Задание режимов, отображение текущей информации осуществляется на пульте управления СЧУ с жидкокриста-лическим индикатором. Последовательный канал связи (RS232/485) предоставляет возможность передачи данных состояния оборудования к системе АСУ ТП.
| условное обозначение | наименование тип шкафа |
кол. | краткая характеристика | примечания |
| АВР | шкаф автоматич. ввода питания АВР-ххх |
1 |
Силовой шкаф автоматического ввода резервного питания. Независимый контроль параметров ввода (наличие, чере дование фаз, уровни напряжения) с возможнотью назначения любого ввода основным. Переключение вводов производится с установленной задержкой. Содержит цепи защиты оборудования от импульсных перенапряжений (переходные процессы, грозовые импульсы). |
Габариты и конструктивное исполнение шкафа определено мощностью двигателя Рекомедуется для объектов с отстутствием систем автоматического резервирования вводов |
| СЧУ | станция частотного управления СЧ40И-ххх*1 |
n агр. | Силовой шкаф индивидуального частотного управления насосным агрегатом в функции поддержания давления. Содержит защитно-коммутационную аппаратуру, входной фильтр и преобразователь частоты, осуществляющий регулирование производительности агрегата посредством частотного управления электродвигателем. Встроенный технологический контроллер, осуществляет функции совместного управления группой СЧУ ("ведущий-ведомый") и контроля состояния силового оборудования. |
Габариты и конструктивное исполнение шкафа опреде лено мощностью двигателя Установка выходных филы ров при длиных линиях д двигателя по заказу |
| ПДУ | пульт дистанцион. управления ПДУ-хСЧ |
1 |
Общий пульт дистанционного задания режимов работы насосными агрегатами при индивидуальном частотном управлении. Содержит органы управления (переключатели, кнопки), индикации состояния оборудования и цепи технологического контроля давления. Питание осуществляется от двух вводов через встроенную систему АВР. |
Количество агрегатов для управления: 1...3 Максимальная длина линии 30 метров. |
| СМП | станция с устройством мягкого пуска СМП122 |
n агр. | Силовой шкаф управления агрегатом от преобразователя частоты и индивидуального устройства мягкого пуска. Содержит защитно-коммутационную аппаратуру соответствующую мощности подключенного агрегата. Обеспечивает подключение двигателя к выходу ПЧ при частотном управлении и плавный разгон/торможение агрегата при подключении к сети от УМП. Реализация защитных функций (отсутствие, порядок чередования, перекос фаз, уровень напряжения питания, тепловая и максимально-токовая защита) осуществляется системами управления ПЧ или УМП. | Габариты и конструктивное исполнение шкафа определено мощностью двигателя Дополнительный контроль температуры агрегата возможен при подключении термистора типа РТС (при его наличии на механизме) |
| РЕ1-СЧУ1 РЕ2-СЧУ2 РЕЗ-СЧУЗ | датчики давления в напорном коллекторе МИДА-ДИ-13П | 1 1 1 |
Непрерывный датчик текущего давления на напорном коллекторе насосной станции с унифицированным токовым сигналом 4-20мА. Сигнал датчика используется в системе автоматического регулирования давления в качестве обратной связи. Питание цепей датчика осуществляется от вторичного источника 24В, постоянного тока, встроенного в шкаф СЧУ. Для подключения датчика к трубопроводу предусмотрен комплект отборных устройств (оговаривается при заказе). |
Возможно использование других датчиков с унифицированным токовым сигналом 0(4)-20 мА. |
| PIS (ЭКМ) | электроконт. манометр в напорном коллекторе ДМ-2005 | 1 | Дискретный датчик независимого контроля за уровнем давления в напорном коллекторе (нахождение в допустимом диапазоне). Верхняя уставка - контроль увеличения давления над допустимым пределом (предотвращение порыва трубопровода). Нижняя уставка - контроль невозможности создания давления выше минимального предела (обнаружение порыва). Для подключения датчика к трубопроводу предусмотрен комплект отборных устройств (оговаривается при заказе). |
