НАЗНАЧЕНИЕ:

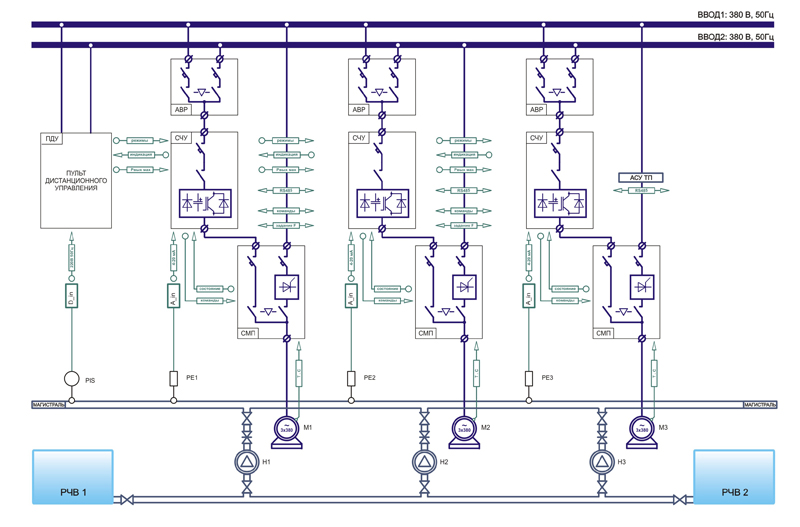

Питание СЧУ осуществляется от двух вводов через шкаф АВР, шкаф автоматики СТА от двух вводов через встроенную систему АВР. Силовые цепи питания насосных агрегатов от сети - в соответствии с существующей схемой электроснабжения.
жанием текущего уровня жидкости в резервуаре чистой воды равным заданному значению (с частотным регулированием производительности агрегата).
«Автоматический» - основной режим группового управления насосными агрегатами по командам от СТА с поддержанием уровня в заданном диапазоне (резервная система автоматического управления).
«Ручной» - резервный режим управления от сети через УМП кнопочными постами (местно или дистанцион-
но) с непосредственным контролем уровня жидкости РЧВ оператором.
Поддержание уровня равным заданному значению обеспечивается путем плавного изменения производительнос-
гулируемых агрегатов по логике группового управления.
На пульте управления СЧУ устанавливается заданный уровень в резервуаре и точки коммутации дополнительных агрегатов в системе группового управления (программные электроды). Машинист на пульте дистанционного управления определяет статусы агрегатов: основной, 1-й дополнительный ... Соответствие статусов относительно уровней включения: «основной-задание», «1 дополнительный-1 уровень» ...
Работа встроенного ПИ-регулятора основана на рассогласовании между заданным и текущим (сигнал датчика LT1) уровнями. При понижении текущего уровня относительно заданного значения основной агрегат увеличивает число оборотов, накачивая больше жидкости, что приводит к уменьшению ошибки. Действия при повышении уровня противоположные. Стабилизация уровня происходит при равенстве расхода и производительности работающего насоса. Подключение дополнительных агрегатов производится в функции достаточной/избыточной производительности (сравнение текущей ошибки с точками коммутации) с плавным разгоном/торможением через УМП..
РЕЖИМ УПРАВЛЕНИЯ ОТ СТА:
Резервуар разделяется на зоны работы агрегатов - установкой программных электродов (1 уровень, 2 уровень...). Машинист (местно) или диспетчер (дистанционно) определяет статусы агрегатов - основной, 1 дополнительный ... Соответствие статусов относительно уровней включения: «основной-1 уровень», «1 дополнительный - 2 уровень»...
В результате сравнения текущего уровня стоков (сигнал датчика LT2) с заданными уставками формируются команды включения/отключения очередного агрегата с пуском электродвигателя непосредственно от сети.
| условное обозначение | наименование тип шкафа |
кол. | краткая характеристика | примечания |
| АВР | шкаф автоматич. ввода питания АВР-ххх |
1 |
Силовой шкаф автоматического ввода резервного питания. Независимый контроль параметров ввода (наличие, чере дование фаз, уровни напряжения) с возможнотью назначения любого ввода основным. Переключение вводов производится с установленной задержкой. Содержит цепи защиты оборудования от импульсных перенапряжений (переходные процессы, грозовые импульсы). |
Габариты и конструктивное исполнение шкафа определено мощностью двигателя Рекомедуется для объектов с отстутствием систем автоматического резервирования вводов |
| СЧУ | станция частотного управления СЧ40И-ххх*3 |
n агр. | Силовой шкаф индивидуального частотного управления насосным агрегатом в функции поддержания давления. Содержит защитно-коммутационную аппаратуру, входной фильтр и преобразователь частоты, осуществляющий регулирование производительности агрегата посредством частотного управления электродвигателем. Встроенный технологический контроллер, осуществляет функции совместного управления группой СЧУ ("ведущий-ведомый") и контроля состояния силового оборудования. |
Габариты и конструктивное исполнение шкафа опреде лено мощностью двигателя Установка выходных филы ров при длиных линиях д двигателя по заказу |
| СТА |
станция телеметрии и автоматики СТА1703 |
1 | Основной шкаф в системе автоматического управления группой перекачивающих насосных агрегатов. Содержит технологический контроллер, осуществляющий функции управления и контроля текущего состояния подлюченного силового оборудования. Предполагает модульное расширение под минимальные функции сбора и обработки данных телеметрии с гибким параметрированием функций подключенных датчиков. |
число вводов питания:2 количество агрегатов для управления: 1...8 доступный интерфейс: д. входы/выходы : до а. входы/выходы : до порты RS232/485 : до |
| СМП | станция с устройством мягкого пуска СМП122 |
n агр. | Силовой шкаф управления агрегатом от преобразователя частоты и индивидуального устройства мягкого пуска. Содержит защитно-коммутационную аппаратуру соответствующую мощности подключенного агрегата. Обеспечивает подключение двигателя к выходу ПЧ при частотном управлении и плавный разгон/торможение агрегата при подключении к сети от УМП. Реализация защитных функций (отсутствие, порядок чередования, перекос фаз, уровень напряжения питания, тепловая и максимально-токовая защита) осуществляется системами управления ПЧ или УМП. | Габариты и конструктивное исполнение шкафа определено мощностью двигателя Дополнительный контроль температуры агрегата возможен при подключении термистора типа РТС (при его наличии на механизме) |
| LT1 (для СЧУ) LT2 (для СТА) |
датчики уровня в резервуаре чистой воды ПДГ- хх кПА |
1 (1) |
Непрерывный датчик текущего уровня жидкости в резервуа ре чистой воды погружного типа с унифицированным то ковым сигналом 4-20мА. Сигнал датчика используется в системе автоматического регулирования уровня РЧВ в качестве обратной связи. Питание цепей датчиков осуществляется от вторичных источников 24В постоянного тока, встроенных СЧУ и СТА. Для установки датчика в резервуар предусмотрен специаль ный конструктив (входит в комплект поставки датчика). |
Возможно использование других датчиков с унифицированным токовым сигналом 0(4)-20 мА. Необходимость резервного датчика определяется зака зом (для ответственных объектов рекомендуется). |
