НАЗНАЧЕНИЕ:

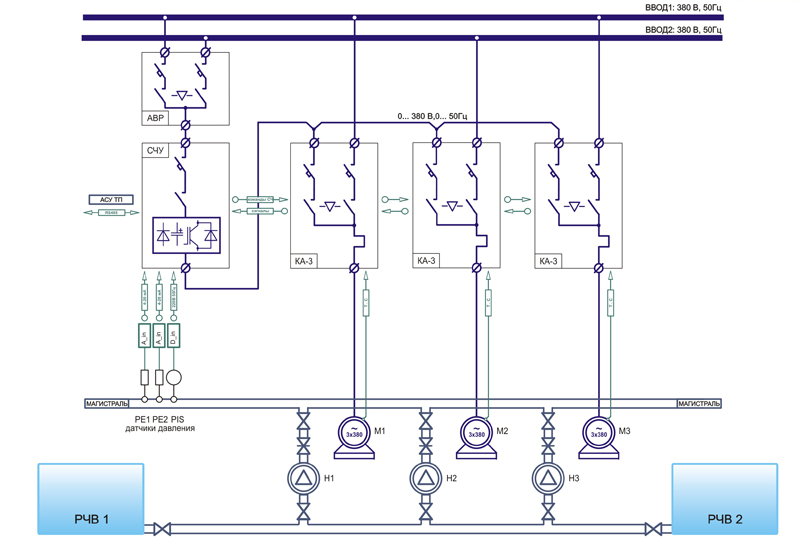

Питание СЧУ осуществляется от двух вводов через шкаф АВР. Силовые цепи питания насосных агрегатов от сети -в соответствии с существующей схемой электроснабжения.
жанием текущего давления на напорном коллекторе насосов равным заданному значению (частотное регулирование производительности агрегата).
«Ручной» - резервный режим управления от сети кнопочными постами (местно или дистанционно) с непос-
редственным регулированием давления на напоре оператором (дросселирование).
«Автоматический»- резервный режим управления от сети по командам существующей (штатной) автоматики (при условии наличия на объекте). Управление осуществляется командой реле типа "сухой контакт".
На пульте управления СЧУ устанавливается задание давления (постоянное или по суточному графику) и точки коммутации дополнительных агрегатов в системе группового управления (программные уставки). Машинист на пульте дистанционного управления определяет статусы агрегатов: основной, 1-й дополнительный ... Соответствие статусов относительно уровней включения: «основной-задание», «1 дополнительный-1 уровень» ...
Работа встроенного ПИ-регулятора основана на рассогласовании между заданным и текущим (сигнал датчика РЕ) давлением. При снижени текущего давления относительно заданного значения (повышение расхода) основной агрегат увеличивает число оборотов, перекачивая больше жидкости, что приводит к уменьшению ошибки. Действия при повышении давления (уменьшение расхода) противоположные. Подключение дополнительных агрегатов производится в функции достаточной/избыточной производительности (сравнение текущей ошибки с точками коммутации) через контакторы цепи прямого пуска.
Функция АПВ питания обеспечивает возможность автоматического перезапуска оборудования при исчезновении/ восстановлении напряжения на входе СЧУ. Функция АВР агрегата производит вывод из работы аварийного агрегата и автоматическое включение резервного насоса. Функция АВР датчика обеспечивает возможность перехода на сигнал резервного при неисправности основного. Технологический контроль давления на напоре осуществляется на основании сигналов электроконтактного манометра PIS (Рвых мах, Рвых мин).
Задание режимов, отображение текущей информации осуществляется на пульте управления СЧУ с жидкокриста-лическим индикатором. Последовательный канал связи (RS232/485) предоставляет возможность передачи данных состояния оборудования к системе АСУ ТП.
| условное обозначение | наименование тип шкафа |
кол. | краткая характеристика | примечания |
| АВР | шкаф автоматич. ввода питания АВР-ххх |
1 |
Силовой шкаф автоматического ввода резервного питания. Независимый контроль параметров ввода (наличие, чере дование фаз, уровни напряжения) с возможнотью назначения любого ввода основным. Переключение вводов производится с установленной задержкой. Содержит цепи защиты оборудования от импульсных перенапряжений (переходные процессы, грозовые импульсы). |
Габариты и конструктивное исполнение шкафа определено мощностью двигателя Рекомедуется для объектов с отстутствием систем автоматического резервирования вводов |
| СЧУ | станция частотного управления СЧ400-ххх*3 |
1 | Основной шкаф в системе автоматического частотного управления группой перекачивающих агрегатов. Содержит защитно-коммутационную аппаратуру, входной фильтр и преобразователь частоты, осуществляющий регулирование производительности агрегата посредством частотного управления электродвигателем. Встроенный технологический контроллер, осуществляет функции группового управления и контроля текущего состояния подлюченного силового оборудования. |
количество агрегатов для управления: 1...3 поставляется в комплекте с пультом дистанционного управления ПДУ установка выходных фильт ров при длиных линиях до двигателя по заказу |
| КА-3 | шкаф коммутацион. аппаратуры КА2-ХХХ |
п агр. |
Силовой шкаф управления насосным агрегатом от преобразователя частоты (вариант КА-2) и непосредственно от сети (вариант КА-1). Содержит защитно-коммутационную аппаратуру соответствующую мощности подключенного агрегата. Обеспечивает реализацию защитных функций электрического режима (отсутствие, порядок чередования, перекос фаз, уровень напряжения питания, тепловую и максимально-токовую защиту). |
Габариты и конструктивное исполнение шкафа определено мощностью двигателя Возможна установка аппаратуры на несколько агрегатов в один шкаф.. |
| РЕ1 (основной) РЕ2 (резервный) |
датчики давления в напорном коллекторе МИДА-ДИ-13П | 1 (1) |
Силовой шкаф подключения насосного агрегата к выходу преобразователя частоты. Применяется при сохранении существующей схемы управления агрегатом типа КА-1. Содержит защитно-коммутационную аппаратуру соответствующую мощности подключенного агрегата. Реализация защитных функций электрического режима (отсутствие, порядок чередования, перекос фаз, уровень напряжения питания, тепловаяю и максимально-токовая защита) осуществляется системой управления ПЧ. |
Габариты и конструктивное исполнение шкафа определено мощностью двигателя Дополнительный контроль температуры агрегата возможен при подключении термистора типа РТС (при его наличии на механизме) |
| PIS (ЭКМ) | электроконт. манометр в напорном коллекторе ДМ-2005 | 1 | Дискретный датчик независимого контроля за уровнем давления в напорном коллекторе (нахождение в допустимом диапазоне). Верхняя уставка - контроль увеличения давления над допустимым пределом (предотвращение порыва трубопровода). Нижняя уставка - контроль невозможности создания давления выше минимального предела (обнаружение порыва). Для подключения датчика к трубопроводу предусмотрен комплект отборных устройств (оговаривается при заказе). |
