| СИСТЕМЫ ГОРОДСКОГО ВОДОСНАБЖЕНИЯ | РАЗДЕЛ 1 | ||||||||||||||||||||||||||||||||||||
| ВОДОПРОВОДНЫЕ НАСОСНЫЕ СТАНЦИИ II, III... - ПОДЪЕМА | ТИП 2 | ||||||||||||||||||||||||||||||||||||
| СТАНЦИЯ УПРАВЛЕНИЯ ДО 3-Х АГРЕГАТОВ - ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ ОСНОВНОГО, ДОПОЛНИТЕЛЬНЫЕ ОТ СЕТИ (N - НАПОРНЫХ ВОДОВОДОВ) |
ВАРИАНТ 5 | ||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||
НАЗНАЧЕНИЕ: |
|||||||||||||||||||||||||||||||||||||
| Система автоматического поддержания давления на ведущем напорном коллекторе равным заданному значению: частотное регулирование производительности основного агрегата, групповое управление коммутационной аппаратурой подключения дополнительных агрегатов к сети. Автоматическое регулирование давления дополнительных водоводов - дросселированием от индивидуальных шкафов управления. Оптимальный режим работы агрегатов: 1 рабочий, 2 резервных. |
|||||||||||||||||||||||||||||||||||||
| СТРУКТУРА СИЛОВЫХ ЦЕПЕЙ: | |||||||||||||||||||||||||||||||||||||

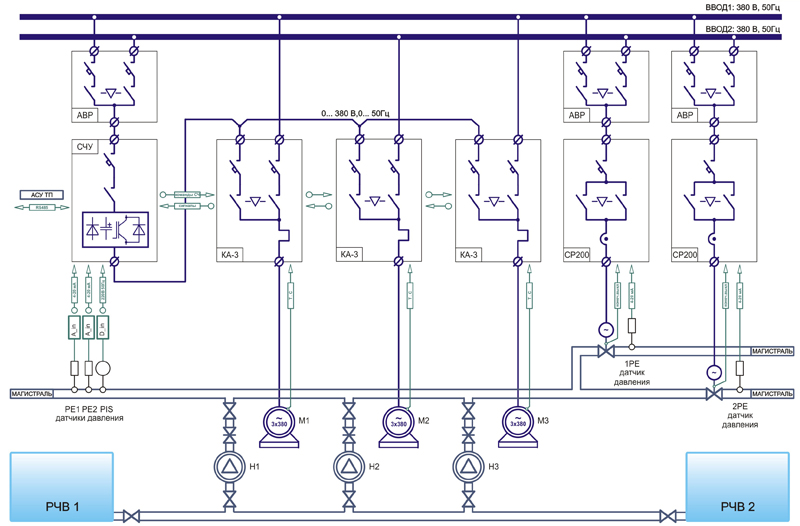

| Существующая коммутационная аппаратура заменяется на комплектные шкафы КА-3, содержащие цепи подключения агрегата, как непосредственно к сети (КА-1), так и к выходу СЧУ (КА-2). Подключение агрегата непосредственно к сети осуществляется через контактор и используется технологическим контроллером СЧУ при групповом управлении дополнительными агрегатами. Управление существующей запорно-регулирующей арматурой (затворы, клапаны) осуществляется от блоков СР200 содержащих защитную и коммутационную аппаратуру (реверсивные контакторы или преобразователь частоты). Питание СЧУ осуществляется от двух вводов через шкаф АВР. Силовые цепи питания насосных агрегатов от сети -в соответствии с существующей схемой электроснабжения. Питание приводов задвижек от двух вводов через систему АВР (встроеное или шкафное исполнение - по заказу). |
|||||||||||||||||||||||||||||||||||||
| РЕЖИМЫ УПРАВЛЕНИЯ: | |||||||||||||||||||||||||||||||||||||
| «от СЧУ» - основной режим группового управления насосными агрегатами по командам от СЧУ с поддер- жанием текущего давления на напорном коллекторе насосов равным заданному значению (частотное регулирование производительности агрегата). «Ручной» - резервный режим управления от сети кнопочными постами (местно или дистанционно) с непос- редственным регулированием давления на напоре оператором (дросселирование). «Автоматический»- резервный режим управления от сети по командам существующей (штатной) автоматики (при условии наличия на объекте). Управление осуществляется командой реле типа "сухой контакт". |
|||||||||||||||||||||||||||||||||||||
| РЕЖИМЫ УПРАВЛЕНИЯ ЗАПОРНО-РЕГУЛИРУЮЩЕЙ АРМАТУРОЙ: | |||||||||||||||||||||||||||||||||||||
| «Автоматический»- основной режим дискретного управления положением задвижки по командам от СР200 в функции регулирования давления в магистрали. «Ручной» - резервный режим управления от сети кнопочными постами с непосредственным регулировани- ем давления на напоре оператором. |
|||||||||||||||||||||||||||||||||||||
| ПРИНЦИП ГРУППОВОГО УПРАВЛЕНИЯ НАСОСНЫМИ АГРЕГАТАМИ: | |||||||||||||||||||||||||||||||||||||
| Логика группового управления насосными агрегатами аналогична описанной в ВАРИАНТЕ 3 (РАЗДЕЛ 1-2). Основная задача оборудования станции частотного управления - поддержание давления на основном водоводе (с наибольшими уставками давления). Давление на дополнительных водоводах автоматически регулируется посредством дросселирования от СР 200. | |||||||||||||||||||||||||||||||||||||
| ПРИНЦИП АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ СР200: | |||||||||||||||||||||||||||||||||||||
| Поддержание давления на дополнительных водоводах равным заданному значению обеспечивается путем согласованного управления реверсивными контакторами перемещения задвижки. Положение штока регулирующей арматуры определяет текущий расход воды на выходе насосной и соответственно давление в магистрали. На пульте управления СР200 устанавливается задание давления (постоянное или по суточному графику). Работа встроенного ПИ-регулятора основана на рассогласовании между заданным и текущим (сигнал датчика 1 РЕ, 2РЕ ) давлением. При снижении текущего давления относительно заданного значения (повышение расхода) формируется сигнал на открытие, что приводит к увеличению давления в точке измерения и уменьшению ошибки. Длительность сигнала зависит от величины текущей ошибки. Действия при повышении давления (уменьшение расхода) противоположные. | |||||||||||||||||||||||||||||||||||||
| ДОПОЛНИТЕЛЬНЫЕ И ЗАЩИТНЫЕ ФУНКЦИИ: | |||||||||||||||||||||||||||||||||||||
| Дополнительнные и защитные функции поключенных от СЧУ насосных агрегатов соответствуют приведенным в ВАРИАНТЕ 3 (РАЗДЕЛ 1-2) и реализуются в полном объеме. Защитные функции электропривода запорно-регулирующей арматуры осуществляются контроллером СР200. Полный контроль электрического режима (обрыв фаз, короткое замыкание, тепловая защита) проводится на основании сигналов датчиков тока и настраивается в соответствии с параметрами приводного двигателя. Технологические защиты (заклинивание, наезд на упор, повышение давления в напорной магистрали) настраиваются с учетом особенностей объекта. Функция АПВ при исчезновении/восстановлении напряжения питания обеспечивает возможность работы в соответсвии с установленными параметрами. Задание режимов, отображение текущей информации осуществляется на пульте управления СР200. Последовательный канал связи (RS232/485) предоставляет возможность передачи данных к системе АСУ ТП. |
|||||||||||||||||||||||||||||||||||||
| СПЕЦИФИКАЦИЯ УСТАНОВЛЕННОГО ОБОРУДОВАНИЯ | |||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
