СТАНЦИЯ УПРАВЛЕНИЯ ДО 3-Х АГРЕГАТОВ - ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ ОСНОВНОГО, ДОПОЛНИТЕЛЬНЫЕ ЧЕРЕЗ УМП С РЕГУЛИРОВАНИЕМ ТОКА Вариант 7

СИСТЕМЫ ГОРОДСКОГО ВОДОСНАБЖЕНИЯ

РАЗДЕЛ 1

ВОДОПРОВОДНЫЕ НАСОСНЫЕ СТАНЦИИ II, III... - ПОДЪЕМА

ТИП 2

СТАНЦИЯ УПРАВЛЕНИЯ ДО 3-Х АГРЕГАТОВ - ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ ОСНОВНОГО, ДОПОЛНИТЕЛЬНЫЕ ОТ СЕТИ С РЕГУЛИРОВАНИЕМ ТОКА

ВАРИАНТ 7

НАЗНАЧЕНИЕ:

Система автоматического поддержания давления на напорном коллекторе насосной равным заданному значению: частотное регулирование производительности основного агрегата, групповое управление коммутационной аппаратурой подключения дополнительных агрегатов к сети Для дополнительных агрегатов - ограничение токовой загрузки агрегата в номинальном режиме - автоматическое управление положением напорной задвижки. Оптимальный режим работы агрегатов: 1 рабочий, 1 дополнительный, 1 резервный.

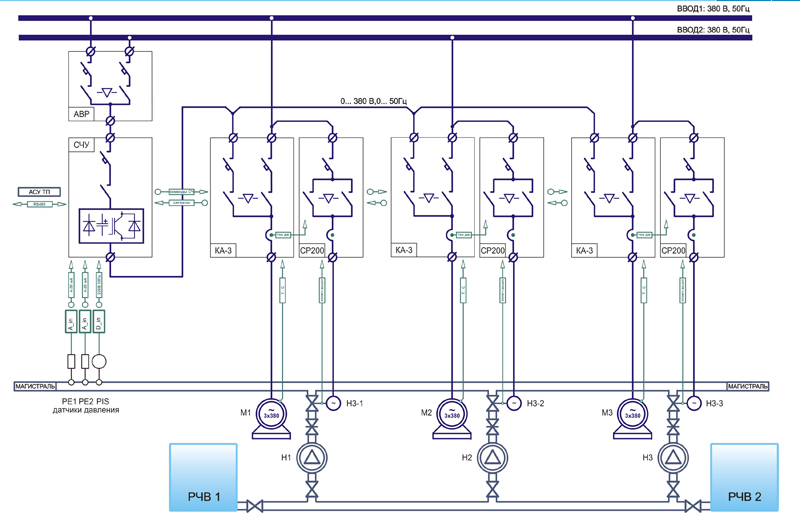

СТРУКТУРА СИЛОВЫХ ЦЕПЕЙ:

Существующая коммутационная аппаратура заменяется на комплектные шкафы КА-3, содержащие цепи подключения агрегата, как непосредственно к сети (КА-1), так и к выходу СЧУ (КА-2). Подключение агрегата непосредственно к сети осуществляется через контактор и используется технологическим контроллером СЧУ при групповом управлении дополнительными агрегатами.
Управление существующей запорной арматурой (затворы, задвижки) осуществляется от блоков СР200 содержащих защитную и коммутационную аппаратуру (реверсивные контакторы или преобразователь частоты).
Питание СЧУ осуществляется от двух вводов через шкаф АВР. Силовые цепи питания насосных агрегатов от сети -в соответствии с существующей схемой электроснабжения. Питание приводов задвижек от ввода питания агрегата непосредственно от сети.

РЕЖИМЫ УПРАВЛЕНИЯ:

«от СЧУ» - основной режим группового управления насосными агрегатами по командам от СЧУ с поддер-
жанием текущего давления на напорном коллекторе насосов равным заданному значению (частотное регулирование производительности агрегата).
«Ручной» - резервный режим управления от сети кнопочными постами (местно или дистанционно) с непос-
редственным регулированием давления на напоре оператором (дросселирование).
«Автоматический»- резервный режим управления от сети по командам существующей (штатной) автоматики (при условии наличия на объекте). Управление осуществляется командой реле типа "сухой контакт"..

РЕЖИМЫ УПРАВЛЕНИЯ ЗАПОРНО-РЕГУЛИРУЮЩЕЙ АРМАТУРОЙ:

«Автоматический»- основной режим дискретного управления положением задвижки по командам от СР200 в функции регулирования тока электродвигателя насосного агрегата в номинальном режиме.
«Ручной» - резервный режим управления от кнопочных постов с непосредственным регулированием токо-
вой загрузки электродвигателя и давления на напоре агрегата оператором.

ПРИНЦИП ГРУППОВОГО УПРАВЛЕНИЯ НАСОСНЫМИ АГРЕГАТАМИ:

Логика группового управления насосными агрегатами аналогична описанной в ВАРИАНТЕ 3 (РАЗДЕЛ 1-2). При подключении дополнительного агрегата к сети по команде от СЧУ (в логике группового управления) токовый режим электродвигателя определен текущим расходом. Во избежание возможности перегрузки при наличии электрифицированной запорной арматуры производится автоматическое дросселирование в функции тока агрегата от СР200.

ПРИНЦИП АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ СР200:

Поддержание тока электродвигателя равным заданному (номинальному) значению обеспечивается путем согласованного управления реверсивными контакторами перемещения задвижки. Положение штока регулирующей арматуры определяет текущий расход воды через насос и соответственно ток приводного электродвигателя. На пульте управления СР200 устанавливается задание тока. Работа встроенного регулятора основана на рассогласовании между заданным и текущим током электродвигателя. При повышении текущего тока относительно заданного значения (повышение расхода) формируется сигнал на закрытие, что приводит к ограничению производительности агрегата и уменьшению тока.

ДОПОЛНИТЕЛЬНЫЕ И ЗАЩИТНЫЕ ФУНКЦИИ:

Дополнительнные и защитные функции поключенных от СЧУ насосных агрегатов соответствуют приведенным в ВАРИАНТЕ 3 (РАЗДЕЛ 1-2) и реализуются в полном объеме.
Защитные функции электропривода запорно-регулирующей арматуры осуществляются контроллером СР200. Полный контроль электрического режима (обрыв фаз, короткое замыкание, тепловая защита) проводится на основании сигналов датчиков тока и настраивается в соответствии с параметрами приводного двигателя. Технологические защиты (заклинивание, наезд на упор, повышение давления в напорной магистрали) настраиваются с учетом особенностей объекта. Функция АПВ при исчезновении/восстановлении напряжения питания обеспечивает возможность работы в соответсвии с установленными параметрами.
Задание режимов, отображение текущей информации осуществляется на пульте управления СР200. Последовательный канал связи (RS232/485) предоставляет возможность передачи данных к системе АСУ ТП.

СПЕЦИФИКАЦИЯ УСТАНОВЛЕННОГО ОБОРУДОВАНИЯ

условное обозначение	наименование тип шкафа	кол.	краткая характеристика	примечания
АВР	шкаф автоматич. ввода питания АВР-ххх	1	Силовой шкаф автоматического ввода резервного питания. Независимый контроль параметров ввода (наличие, чере дование фаз, уровни напряжения) с возможнотью назначения любого ввода основным. Переключение вводов производится с установленной задержкой. Содержит цепи защиты оборудования от импульсных перенапряжений (переходные процессы, грозовые импульсы).	Габариты и конструктивное исполнение шкафа определено мощностью двигателя Рекомедуется для объектов с отстутствием систем автоматического резервирования вводов
СЧУ	станция частотного управления СЧ400-ххх*3	1	Основной шкаф в системе автоматического частотного управления группой перекачивающих агрегатов. Содержит защитно-коммутационную аппаратуру, входной фильтр и преобразователь частоты, осуществляющий регулирование производительности агрегата посредством частотного управления электродвигателем. Встроенный технологический контроллер, осуществляет функции группового управления и контроля текущего состояния подлюченного силового оборудования.	количество агрегатов для управления: 1...3 поставляется в комплекте с пультом дистанционного управления ПДУ установка выходных фильт ров при длиных линиях до двигателя по заказу
КА-3	шкаф коммутацией, аппаратуры КАЗ-ххх	n агр.	Силовой шкаф управления насосным агрегатом от преобразователя частоты (вариант КА-2) и непосредственно от сети (вариант КА-1). Содержит защитно-коммутационную аппаратуру соответствующую мощности подключенного агрегата. Обеспечивает реализацию защитных функций электрического режима (отсутствие, порядок чередования, перекос фаз, уровень напряжения питания, тепловую и максимально-токовую защиту).	Габариты и конструктивное исполнение шкафа опреде лено мощностью двигателя Дополнительный контроль температуры агрегата возможен при подключении термистора типа РТС (при его наличии на механизме)
СР200	блок управления регулирующей арматурой СР200	n агр.	Силовой шкаф автоматического управления электроприводом регулирующей арматуры (затвор, клапан) в функции поддержания тока двигателя насосного агрегата на заданном уровне (ограничение нагрузки). Содержит защитно-коммутационную аппаратуру соответствующую мощности подключенного электродвигателя. Основные и защитные функции подключенного оборудования осуществляются встроенным технологическим контроллером с индикацией режимов на местном пульте управления.	Ограничение хода штока механизма осуществляется с использованием существующих конечных выключателей.
РЕ1 (основной) РЕ2 (резервный)	датчики давления в напорном коллекторе МИДА-ДИ-13П	1 (1)	Непрерывный датчик текущего давления на напорном коллекторе насосной станции с унифицированным токовым сигналом 4-20мА. Сигнал датчика используется в системе автоматического регулирования давления в качестве обратной связи. Питание цепей датчика осуществляется от вторичного источника 24В, постоянного тока, встроенного в шкаф СЧУ. Для подключения датчика к трубопроводу предусмотрен комплект отборных устройств (оговаривается при заказе).	Возможно использование других датчиков с унифицированным токовым сигналом 0(4)-20 мА. Необходимость резервного датчика определяется зака зом (для ответственных объектов рекомендуется).
PIS (ЭКМ)	электроконт. манометр в напорном коллекторе ДМ-2005	1	Дискретный датчик независимого контроля за уровнем давления в напорном коллекторе (нахождение в допустимом диапазоне). Верхняя уставка - контроль увеличения давления над допустимым пределом (предотвращение порыва трубопровода). Нижняя уставка - контроль невозможности создания давления выше минимального предела (обнаружение порыва). Для подключения датчика к трубопроводу предусмотрен комплект отборных устройств (оговаривается при заказе).
