СИСТЕМЫ ГОРОДСКОГО ВОДОСНАБЖЕНИЯ | РАЗДЕЛ 1 | ||||||||||||||||||||||||||||||||||||
ВОДОПРОВОДНЫЕ НАСОСНЫЕ СТАНЦИИ II, III... - ПОДЪЕМА | ТИП 2 | ||||||||||||||||||||||||||||||||||||
СТАНЦИЯ УПРАВЛЕНИЯ ДО 3-Х АГРЕГАТОВ - ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ ОСНОВНОГО, ДОПОЛНИТЕЛЬНЫЕ ЧЕРЕЗ УМП С РЕГУЛИРОВАНИЕМ ТОКА |
ВАРИАНТ 8 | ||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||
НАЗНАЧЕНИЕ: |
|||||||||||||||||||||||||||||||||||||
Система автоматического поддержания давления на напорном коллекторе насосной равным заданному значению: частотное регулирование производительности основного агрегата, групповое управление коммутационной аппаратурой подключения дополнительных агрегатов к сети через УМП. Для дополнительных агрегатов - ограничение токовой загрузки агрегата в номинальном режиме - автоматическое управление положением напорной задвижки. Оптимальный режим работы агрегатов: 1 рабочий, 1 дополнительный, 1 резервный. |
|||||||||||||||||||||||||||||||||||||
СТРУКТУРА СИЛОВЫХ ЦЕПЕЙ: | |||||||||||||||||||||||||||||||||||||

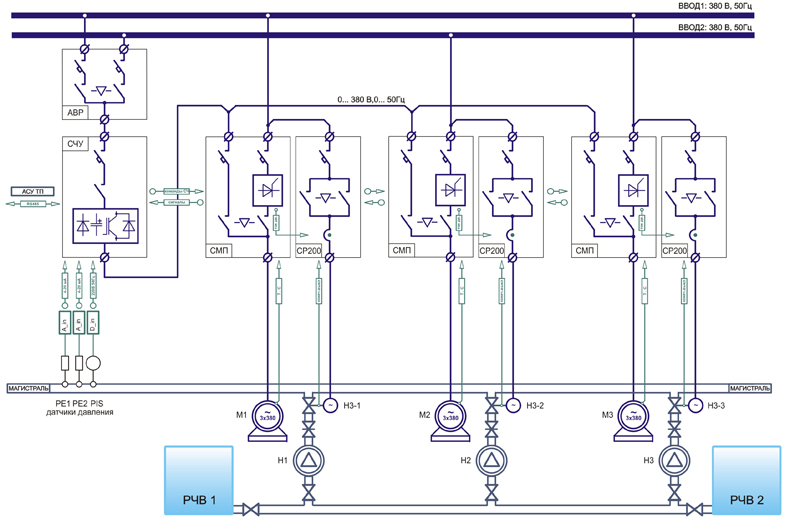

Существующая коммутационная аппаратура заменяется на шкафы СМП-122, содержащие цепи подключения агрегата, как непосредственно к сети, так и к выходу СЧУ. Подключение агрегата непосредственно к сети осуществляется через УМП и используется технологическим контроллером СЧУ при групповом управлении дополнительными агрегатами. Управление существующей запорной арматурой (затворы, задвижки) осуществляется от блоков СР200 содержащих защитную и коммутационную аппаратуру (реверсивные контакторы или преобразователь частоты). Питание СЧУ осуществляется от двух вводов через шкаф АВР. Силовые цепи питания насосных агрегатов от сети -в соответствии с существующей схемой электроснабжения. Питание приводов задвижек от ввода питания агрегата непосредственно от сети. |
|||||||||||||||||||||||||||||||||||||
РЕЖИМЫ УПРАВЛЕНИЯ: | |||||||||||||||||||||||||||||||||||||
«от СЧУ» - основной режим группового управления насосными агрегатами по командам от СЧУ с поддер- жанием текущего давления на напорном коллекторе насосов равным заданному значению (частотное регулирование производительности агрегата). «Ручной» - резервный режим управления от сети через УМП кнопочными постами (местно или дистанцион- но) с непосредственным регулированием давления на напоре оператором (дросселирование). «Автоматический»- резервный режим управления от сети по командам существующей (штатной) автоматики (при условии наличия на объекте). Управление осуществляется командой реле типа "сухой контакт". |
|||||||||||||||||||||||||||||||||||||
РЕЖИМЫ УПРАВЛЕНИЯ ЗАПОРНО-РЕГУЛИРУЮЩЕЙ АРМАТУРОЙ: | |||||||||||||||||||||||||||||||||||||
«Автоматический»- основной режим дискретного управления положением задвижки по командам от СР200 в функции регулирования тока электродвигателя насосного агрегата в номинальном режиме. «Ручной» - резервный режим управления от кнопочных постов с непосредственным регулированием токо- вой загрузки электродвигателя и давления на напоре агрегата оператором. |
|||||||||||||||||||||||||||||||||||||
ПРИНЦИП ГРУППОВОГО УПРАВЛЕНИЯ НАСОСНЫМИ АГРЕГАТАМИ: | |||||||||||||||||||||||||||||||||||||
Логика группового управления насосными агрегатами аналогична описанной в ВАРИАНТЕ 4 (РАЗДЕЛ 1-2). При подключении дополнительного агрегата к сети по команде от СЧУ (в логике группового управления) токовый режим электродвигателя определен текущим расходом. Во избежание возможности перегрузки при наличии электрифицированной запорной арматуры производится автоматическое дросселирование в функции тока агрегата от СР200. | |||||||||||||||||||||||||||||||||||||
ПРИНЦИП АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ СР200: | |||||||||||||||||||||||||||||||||||||
Поддержание тока электродвигателя равным заданному (номинальному) значению обеспечивается путем согласованного управления реверсивными контакторами перемещения задвижки. Положение штока регулирующей арматуры определяет текущий расход воды через насос и соответственно ток приводного электродвигателя. На пульте управления СР200 устанавливается задание тока. Работа встроенного регулятора основана на рассогласовании между заданным и текущим током электродвигателя. При повышении текущего тока относительно заданного значения (повышение расхода) формируется сигнал на закрытие, что приводит к ограничению производительности агрегата и уменьшению тока. | |||||||||||||||||||||||||||||||||||||
ДОПОЛНИТЕЛЬНЫЕ И ЗАЩИТНЫЕ ФУНКЦИИ: | |||||||||||||||||||||||||||||||||||||
Дополнительнные и защитные функции поключенных от СЧУ насосных агрегатов соответствуют приведенным в ВАРИАНТЕ 4 (РАЗДЕЛ 1-2) и реализуются в полном объеме. Защитные функции электропривода запорно-регулирующей арматуры осуществляются контроллером СР200. Полный контроль электрического режима (обрыв фаз, короткое замыкание, тепловая защита) проводится на основании сигналов датчиков тока и настраивается в соответствии с параметрами приводного двигателя. Технологические защиты (заклинивание, наезд на упор, повышение давления в напорной магистрали) настраиваются с учетом особенностей объекта. Функция АПВ при исчезновении/восстановлении напряжения питания обеспечивает возможность работы в соответсвии с установленными параметрами. Задание режимов, отображение текущей информации осуществляется на пульте управления СР200. Последовательный канал связи (RS232/485) предоставляет возможность передачи данных к системе АСУ ТП. |
|||||||||||||||||||||||||||||||||||||
