| СИСТЕМЫ ГОРОДСКОГО ВОДОСНАБЖЕНИЯ | РАЗДЕЛ 1 | |||||||||||||||||||||||||||||||||||
| ВОДОПРОВОДНЫЕ НАСОСНЫЕ СТАНЦИИ II, III... - ПОДЪЕМА | ТИП 2 | |||||||||||||||||||||||||||||||||||
| СТАНЦИЯ УПРАВЛЕНИЯ ДО 3-Х АГРЕГАТОВ - ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ ОСНОВНОГО, ДОПОЛНИТЕЛЬНЫЕ ЧЕРЕЗ УМП С КОНТРОЛЕМ УРОВНЯ РЧВ |
ВАРИАНТ 9 | |||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||
НАЗНАЧЕНИЕ: |
||||||||||||||||||||||||||||||||||||
| Система автоматического поддержания давления на напорном коллекторе насосной равным заданному значению с функцией контроля уровня в РЧВ: частотное регулирование производительности основного агрегата, групповое управление коммутационной аппаратурой подключения дополнительных агрегатов к сети через УМП. Оптимальный режим работы агрегатов: 1 рабочий, 2 резервных. |
||||||||||||||||||||||||||||||||||||
| СТРУКТУРА СИЛОВЫХ ЦЕПЕЙ: | ||||||||||||||||||||||||||||||||||||

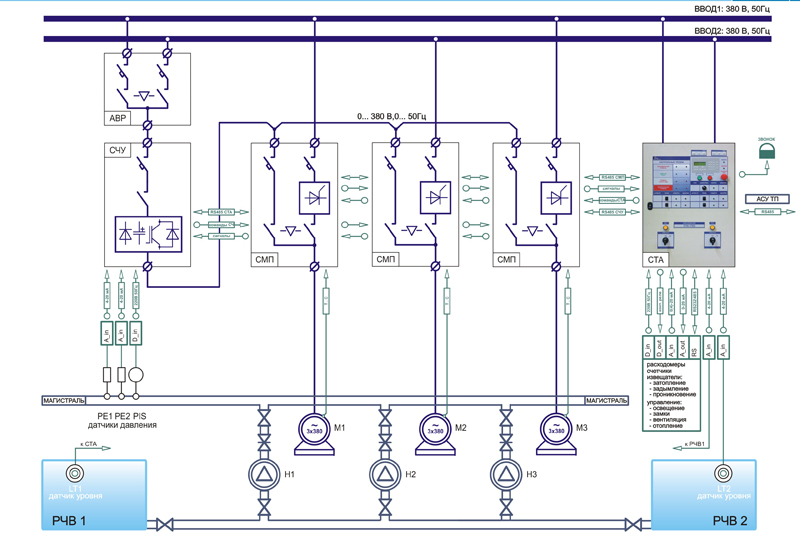

| Существующая коммутационная аппаратура заменяется на шкафы СМП-122, содержащие цепи подключения агрегата, как непосредственно к сети, так и к выходу СЧУ. Подключение агрегата непосредственно к сети осуществляется через УМП и используется технологическим контроллером СЧУ и автоматикой СТА при групповом управлении дополнительными агрегатами. Питание СЧУ осуществляется от двух вводов через шкаф АВР, шкаф автоматики СТА от двух вводов через встроенную систему АВР. Силовые цепи питания насосных агрегатов от сети - в соответствии с существующей схемой электроснабжения. |
||||||||||||||||||||||||||||||||||||
| РЕЖИМЫ УПРАВЛЕНИЯ: | ||||||||||||||||||||||||||||||||||||
| «от СЧУ» - основной режим группового управления насосными агрегатами по командам от СЧУ с поддер- жанием текущего давления на напорном коллекторе насосов равным заданному значению (частотное регулирование производительности агрегата). «Ручной» - резервный режим управления от сети через УМП кнопочными постами (местно или дистанцион- но) с непосредственным регулированием давления на напоре оператором (дросселирование). «Автоматический»- резервный режим группового управления насосными агрегатами по командам от СТА с поддержанием уровня в заданном диапазоне (резервная система автоматического управления). |
||||||||||||||||||||||||||||||||||||
| ПРИНЦИП ГРУППОВОГО УПРАВЛЕНИЯ: | ||||||||||||||||||||||||||||||||||||
| Логика группового управления насосными агрегатами аналогична описанной в ВАРИАНТЕ 4 (РАЗДЕЛ 1-2). При подключении дополнительного агрегата к сети по команде от СЧУ (в логике группового управления) токовый режим электродвигателя определен текущим расходом. Во избежание возможности перегрузки при наличии электрифицированной запорной арматуры производится автоматическое дросселирование в функции тока агрегата от СР200. | ||||||||||||||||||||||||||||||||||||
| ДОПОЛНИТЕЛЬНЫЕ И ЗАЩИТНЫЕ ФУНКЦИИ: | ||||||||||||||||||||||||||||||||||||
| Дополнительнные и защитные функции поключенных от СЧУ насосных агрегатов соответствуют приведенным в ВАРИАНТЕ 4 (РАЗДЕЛ 1-2) и реализуются в полном объеме. Управление СМП в автоматическом режиме осуществляется по дискретным линиям ввода/вывода. Общий мониторинг состояния силового оборудования осуществляется управляющим контроллером СТА по последовательному каналу RS 485. Контроль текущего состояния объекта осуществляется оператором визуально на мнемосхеме и пульте СТА, звуковой сигнализацией при возникновении нештаных режимов, формированием «Архива аварий» объекта. Контроль времени включенного состояния (моторесурса) агрегатов осуществляется по агрегатно. Станция СТА1703 осуществляет контроль текущего уровня жидкости в РЧВ на основании синапов индивидуальных датчиков уровня (LT1, LT2) с отображением на мнемосхеме. Защитная функция "сухой ход," реализуемая системой управления СТА1703, предотвращает возможность завоздушивания насосного агрегата. При формировании сигнала минимального уровня СЧУ осуществляет плавный останов подключенного агрегата и ожидает разрешающего уровня от СТА 1703 для продолжения работы. Станция телеметрии и автоматики СТА обладает возможностью модульного расширения линий ввода/вывода для подключения дополнительных датчиков и устройств (раходомеры, счетчики электроэнергии, датчики затопления, задымления и т.п.). Упраляющий контроллер СТА является концентратором данных сигналов с возможностью передачи информации по последовательному каналу RS 232/485 к системе АСУ ТП. |
||||||||||||||||||||||||||||||||||||
| СПЕЦИФИКАЦИЯ УСТАНОВЛЕННОГО ОБОРУДОВАНИЯ | ||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||
