НАЗНАЧЕНИЕ:

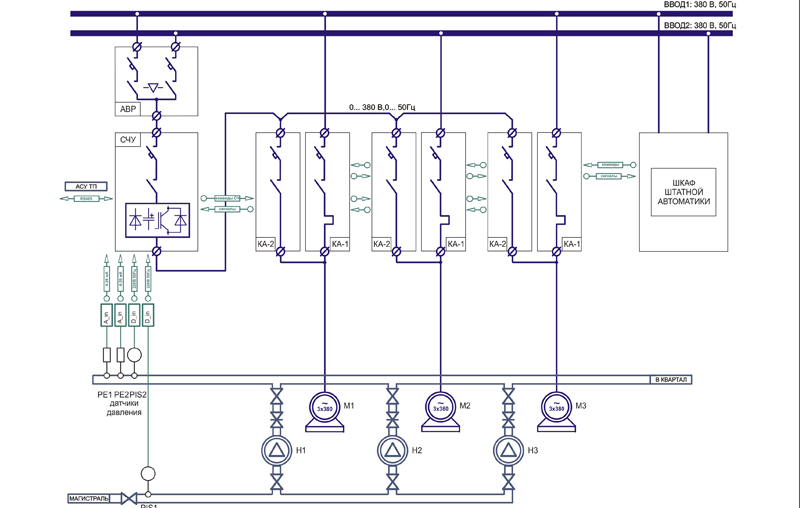

Питание СЧУ осуществляется от двух вводов через шкаф АВР. Силовые цепи питания насосных агрегатов от сети -в соответствии с существующей схемой электроснабжения.
жанием текущего давления на напорном коллекторе насосов равным заданному значению (частотное регулирование производительности агрегата).
«штатная схема» - резервный режим управления от существующей коммутационной аппаратуры и органов управления (до внедрения СЧУ). Наличие ручного и автоматического управления агрегатами обусловлено существующими на объекте цепями.
На пульте управления СЧУ устанавливается задание давления (постоянное или по суточному графику) и точки коммутации дополнительных агрегатов в системе группового управления (программные уставки). Машинист на пульте дистанционного управления определяет статусы агрегатов: основной, 1-й дополнительный ... Соответствие статусов относительно уровней включения: «основной-задание», «1 дополнительный-1 уровень» ...
Работа встроенного ПИ-регулятора основана на рассогласовании между заданным и текущим (сигнал датчика РЕ) давлением. При снижени текущего давления относительно заданного значения (повышение расхода) основной агрегат увеличивает число оборотов, перекачивая больше жидкости, что приводит к уменьшению ошибки. Действия при повышении давления (уменьшение расхода) противоположные. Подключение дополнительных агрегатов производится в функции достаточной/избыточной производительности (сравнение текущей ошибки с точками коммутации) через контакторы цепи прямого пуска.
Функция АПВ питания обеспечивает возможность автоматического перезапуска оборудования при исчезновении/ восстановлении напряжения на входе СЧУ. Функция АВР агрегата производит вывод из работы аварийного агрегата и автоматическое включение резервного насоса. Функция АВР датчика обеспечивает возможность перехода на сигнал резервного при неисправности основного. Технологический контроль давления осуществляется на основании сигналов электроконтактных манометров:на всасе - PIS1 ("сухой ход"), на напоре - PIS2 (Рвых мах, Рвых мин).
Задание режимов, отображение текущей информации осуществляется на пульте управления СЧУ с жидкокриста-лическим индикатором. Последовательный канал связи (RS232/485) предоставляет возможность передачи данных состояния оборудования к системе АСУ ТП.
| условное обозначение | наименование тип шкафа |
кол. | краткая характеристика | примечания |
| АВР | шкаф автоматич. ввода питания АВР-ххх |
1 |
Силовой шкаф автоматического ввода резервного питания. Независимый контроль параметров ввода (наличие, чере дование фаз, уровни напряжения) с возможнотью назначения любого ввода основным. Переключение вводов производится с установленной задержкой. Содержит цепи защиты оборудования от импульсных перенапряжений (переходные процессы, грозовые импульсы). |
Габариты и конструктивное исполнение шкафа определено мощностью двигателя Рекомедуется для объектов с отстутствием систем автоматического резервирования вводов |
| СЧУ | станция частотного управления СЧ400-ххх*3 |
1 | Основной шкаф в системе автоматического частотного управления группой перекачивающих агрегатов. Содержит защитно-коммутационную аппаратуру, входной фильтр и преобразователь частоты, осуществляющий регулирование производительности агрегата посредством частотного управления электродвигателем. Встроенный технологический контроллер, осуществляет функции группового управления и контроля текущего состояния подлюченного силового оборудования. |
количество агрегатов для управления: 1...3 поставляется в комплекте с пультом дистанционного управления ПДУ установка выходных фильт ров при длиных линиях д( двигателя по заказу |
| КА-2 |
шкаф коммутацион. аппаратуры КА2-ХХХ |
n агр. |
Силовой шкаф подключения насосного агрегата к выходу преобразователя частоты. Применяется при сохранении существующей схемы управления агрегатом типа КА-1. Содержит защитно-коммутационную аппаратуру соответствующую мощности подключенного агрегата. Реализация защитных функций электрического режима (отсутствие, порядок чередования, перекос фаз, уровень напряжения питания, тепловаяю и максимально-токовая защита) осуществляется системой управления ПЧ. |
Габариты и конструктивное исполнение шкафа опреде лено мощностью двигател? Возможна установка аппаратуры на несколько агрегатов в один шкаф. |
| РЕ1 (основной) РЕ2 (резервный) |
датчики давления в напорном коллекторе МИДА-ДИ-13П |
1 (1) |
Непрерывный датчик текущего давления на напорном коллекторе насосной станции с унифицированным токовым сигналом 4-20мА. Сигнал датчика используется в системе автоматического регулирования давления в качестве обратной связи. Питание цепей датчика осуществляется от вторичного источника 24В, постоянного тока, встроенного в шкаф СЧУ. Для подключения датчика к трубопроводу предусмотрен комплект отборных устройств (оговаривается при заказе). |
Возможно использование других датчиков с унифицированным токовым сигналом 0(4)-20 мА. Необходимость резервного датчика определяется зака зом (для ответственных объектов рекомендуется). |
| PIS1 (ЭКМ) |
электроконт. манометр в подающей магистрали ДМ-2005 |
1 |
Дискретный датчик независимого контроля за уровнем давления в подающей магистрали (защита от сухого хода насосного агрегата). Нижняя уставка - сигнал о понижении входного давления дс недопустимого значения (останов агрегатов от СЧУ). Верхняя уставка - разрешающий сигнал достаточности давления на входе насоса (запуск оборудования от СЧУ) |
Для подключения датчика к трубопроводу предусмотрен комплект отборных устройств (оговаривается при заказе). |
| PIS2 (ЭКМ) |
электроконт. манометр в напорном коллекторе ДМ-2005 |
1 | Дискретный датчик независимого контроля за уровнем давления в напорном коллекторе (нахождение в допустимом диапазоне). Верхняя уставка - контроль увеличения давления над допустимым пределом (предотвращение порыва трубопровода). Нижняя уставка - контроль невозможности создания давления выше минимального предела (обнаружение порыва). |
Для подключения датчика к трубопроводу предусмотрен комплект отборных устройств (оговаривается при заказе). |
