СТАНЦИЯ УПРАВЛЕНИЯ БОЛЕЕ 3-Х АГРЕГАТОВ - ИНДИВИДУАЛЬНОЕ ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ ОСНОВНЫХ, С РЕЗЕРВНЫМИ ЦЕПЯМИ ОТ СЧУ И СЕТИ Вариант 10

СИСТЕМЫ ГОРОДСКОГО ВОДОСНАБЖЕНИЯ

РАЗДЕЛ 1

ПОВЫСИТЕЛЬНЫЕ НАСОСНЫЕ СТАНЦИИ (КВАРТАЛЬНЫЕ)

ТИП 3

СТАНЦИЯ УПРАВЛЕНИЯ БОЛЕЕ 3-Х АГРЕГАТОВ - ИНДИВИДУАЛЬНОЕ ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ ОСНОВНЫХ, С РЕЗЕРВНЫМИ ЦЕПЯМИ ОТ СЧУ И СЕТИ

ВАРИАНТ 10

НАЗНАЧЕНИЕ:

Система автоматического поддержания давления на напорном коллекторе насосной равным заданному значению: частотное регулирование производительности 3 основных агрегатов, групповое управление в системе "ведущий-ведомый" с пуском дополнительных насосов от СЧУ. Режим работы агрегатов: 1 рабочий, 2 дополнительных, 3 резервных.

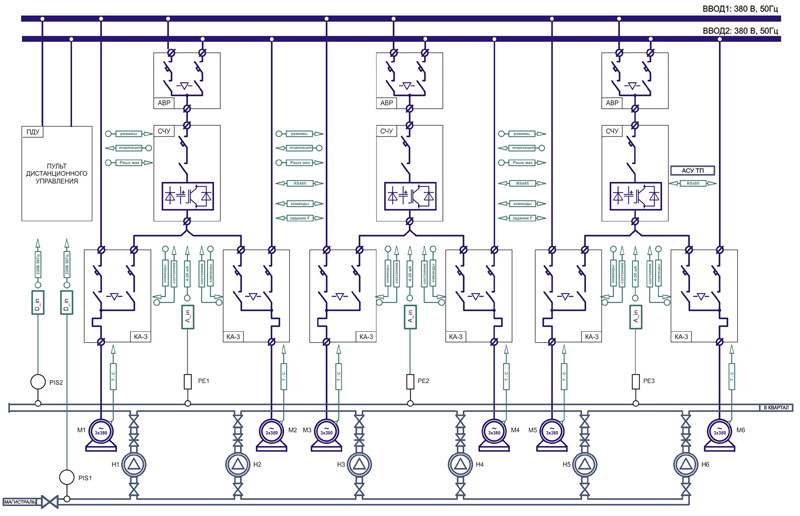

СТРУКТУРА СИЛОВЫХ ЦЕПЕЙ:

Существующая коммутационная аппаратура заменяется заменяется на комплектные шкафы КА-3, содержащие цепи подключения агрегата, как непосредственно к сети (КА-1), так и к выходу индивидуальных СЧУ (КА-2). Технологическое резервирование осуществляется как за счет количества СЧУ, так и цепями подключения к сети. Питание каждой СЧУ осуществляется от двух вводов через индивидуальные шкафы АВР. Силовые цепи питания насосных агрегатов от сети - в соответствии с существующей схемой электроснабжения.

РЕЖИМЫ УПРАВЛЕНИЯ:

«от СЧУ» - основной режим группового управления насосными агрегатами по командам от СЧУ в системе
"ведущий-ведомый" с поддержанием текущего давления на напорном коллекторе равным заданному значению (частотное регулирование рабочих и дополнительных агрегатов).
«Ручной» - резервный режим управления от сети кнопочными постами (местно или дистанционно) с непос-
редственным регулированием давления на напоре оператором (дросселирование).
«Автоматический»- резервный режим управления от сети по командам существующей (штатной) автоматики (при условии наличия на объекте). Управление осуществляется командой реле типа "сухой контакт".

ПРИНЦИП ГРУППОВОГО УПРАВЛЕНИЯ:

Поддержание давления равным заданному значению обеспечивается путем плавного изменения производительности рабочих агрегатов с частотным регулированием приводных двигателей в системе "ведущий-ведомый". Автоматическое изменение числа насосов осуществляется в логике группового управления по командами "ведущей СЧУ". Равномерность загрузки электродвигателей обеспечивается одинаковой частотой вращения формируемой от "ведущей СЧУ" к "ведомым СЧУ".
На пульте управления СЧУ устанавливается задание давления (постоянное или по суточному графику) и точки коммутации дополнительных агрегатов в системе группового управления (программные уставки). Машинист на пульте дистанционного управления определяет статусы СЧУ: ведущая, 1-я ведомая ... Соответствие статусов относительно уровней включения: «ведущая-задание», «1 ведомая-1 уровень» ... Машинист на ПДУ определяет коды агрегатов для каждой СЧУ: рабочий и резервный. При неисправности рабочего агрегата СЧУ осуществляет АВР на резервный насос.
Работа встроенного ПИ-регулятора основана на рассогласовании между заданным и текущим (сигнал датчика РЕ) давлением. При снижени текущего давления относительно заданного значения (повышение расхода) основной агрегат увеличивает число оборотов, перекачивая больше жидкости, что приводит к уменьшению ошибки. Действия при повышении давления (уменьшение расхода) противоположные. Подключение дополнительных агрегатов производится в функции достаточной/избыточной производительности (сравнение текущей ошибки с точками коммутации) со снижением оборотов "ведущей СЧУ" по мере разгона "ведомой СЧУ" (во избежание гидравлических ударов). Дополнительное условие запуска "ведомой СЧУ" - превышение токовой нагрузки рабочих агрегатов выше заданного предела.

ДОПОЛНИТЕЛЬНЫЕ И ЗАЩИТНЫЕ ФУНКЦИИ:

Защитные функции подключенного оборудования осуществляются индивидуально системой управления СЧУ с настройкой на параметры электродвигателя. При подключении агрегата к сети (в ручном и автоматическом режимах) защиты реализованы аппаратно (автоматическим выключателем, электротепловым реле и реле контроля напряжения). Все нештатные (аварийные) ситуации фиксируются в архиве аварий СЧУ.
Функция АВР систем управления предполагает перераспределение статусов при неисправности "ведущей СЧУ" с выполнением всех технологических функций "1-й ведомой" (теперь "ведущей"). При восстановлении работоспособности "ведущей СЧУ" статусы восстанавливаются в соответствии с заданными. Функция АВР агрегата производит вывод из работы аварийного агрегата и автоматическое включение резервного насоса. Функция АПВ питания обеспечивает возможность автоматического перезапуска оборудования при исчезновении/восстановлении напряжения на входе СЧУ. Резервирование датчиков давления осуществляется с передачей роли "ведущей СЧУ". Технологи-
("сухой ход"), на напоре - PIS2 (Рвых мах, Рвых мин).
Задание режимов, отображение текущей информации осуществляется на пульте управления СЧУ с жидкокриста-лическим индикатором. Последовательный канал связи (RS232/485) предоставляет возможность передачи данных состояния оборудования к системе АСУ ТП.

СПЕЦИФИКАЦИЯ УСТАНОВЛЕННОГО ОБОРУДОВАНИЯ

условное обозначение	наименование тип шкафа	кол.	краткая характеристика	примечания
АВР	шкаф автоматич. ввода питания АВР-ххх	n агр.	Силовой шкаф автоматического ввода резервного питания. Независимый контроль параметров ввода (наличие, чере дование фаз, уровни напряжения) с возможнотью назначения любого ввода основным. Переключение вводов производится с установленной задержкой. Содержит цепи защиты оборудования от импульсных перенапряжений (переходные процессы, грозовые импульсы).	Габариты и конструктивное исполнение шкафа определено мощностью двигателя Рекомедуется для объектов с отстутствием систем автоматического резервирования вводов
СЧУ	станция частотного управления СЧ40И-ххх*2	3	Силовой шкаф индивидуального частотного управления насосными агрегатами в функции поддержания давления. Содержит защитно-коммутационную аппаратуру, входной фильтр и преобразователь частоты, осуществляющий регулирование производительности агрегата посредством частотного управления электродвигателем. Встроенный технологический контроллер, осуществляет функции совместного управления группой СЧУ ("ведущий-ведомый") и контроля состояния силового оборудования.	Габариты и конструктивное исполнение шкафа опреде лено мощностью двигател; Установка выходных филы ров при длиных линиях д двигателя по заказу
КА-3	шкаф коммутацион. аппаратуры КАЗ-ххх	n агр.	Силовой шкаф управления насосным агрегатом от преобразователя частоты (вариант КА-2) и непосредственно от сети (вариант КА-1). Содержит защитно-коммутационную аппаратуру соответствующую мощности подключенного агрегата. Обеспечивает реализацию защитных функций электрического режима (отсутствие, порядок чередования, перекос фаз, уровень напряжения питания, тепловую и максимально-токовую защиту).	Габариты и конструктивное исполнение шкафа опреде лено мощностью двигател? Дополнительный контроль температуры агрегата возможен при подключении термистора типа РТС (при его наличии на механизме)
ПДУ	пульт дистанцион. управления ПДУ-хСЧ*-хА	1	Общий пульт дистанционного задания режимов работы агрегатами при индивидуальном частотном управлении. Содержит органы управления (переключатели, кнопки), индикации состояния оборудования и цепи технологического контроля давления. Питание осуществляется от двух вводов через встроенную систему АВР.	Количество агрегатов для управления: 1...3 Максимальная длина линии 30 метров.
РЕ1-СЧУ1 РЕ2-СЧУ2 РЕЗ-СЧУЗ	датчики давления в напорном коллекторе МИДА-ДИ-13П	1 1 1	Непрерывный датчик текущего давления на напорном коллекторе насосной станции с токовым сигналом 4-20мА. Сигнал датчика используется в системе автоматического регулирования давления в качестве обратной связи. Питание цепей датчика осуществляется от вторичного источника 24В, постоянного тока, встроенного в шкаф СЧУ. Для подключения датчика к трубопроводу предусмотрен комплект отборных устройств (оговаривается при заказе).	Возможно использование других датчиков с унифицированным токовым сигналом 0(4)-20 мА.
PIS1 (ЭКМ)	электроконт. манометр в подающей магистрали ДМ-2005	1	Дискретный датчик независимого контроля за уровнем давления в подающей магистрали (защита от сухого хода насосного агрегата). Нижняя уставка - сигнал о понижении входного давления дс недопустимого значения (останов агрегатов от СЧУ). Верхняя уставка - разрешающий сигнал достаточности давления на входе насоса (запуск оборудования от СЧУ)	Для подключения датчика к трубопроводу предусмотрен комплект отборных устройств (оговаривается при заказе).
PIS2 (ЭКМ)	электроконт. манометр в напорном коллекторе ДМ-2005	1	Дискретный датчик независимого контроля за уровнем давления в напорном коллекторе (нахождение в допустимом диапазоне). Верхняя уставка - контроль увеличения давления над допустимым пределом (предотвращение порыва трубопровода). Нижняя уставка - контроль невозможности создания давления выше минимального предела (обнаружение порыва).	Для подключения датчика к трубопроводу предусмотрен комплект отборных устройств (оговаривается при заказе).
