СИСТЕМЫ ГОРОДСКОГО ВОДОСНАБЖЕНИЯ РАЗДЕЛ 1
ПОВЫСИТЕЛЬНЫЕ НАСОСНЫЕ СТАНЦИИ (КВАРТАЛЬНЫЕ) ТИП 3
СТАНЦИЯ УПРАВЛЕНИЯ ДО 3-Х АГРЕГАТОВ - ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ ОСНОВНОГО, ДОПОЛНИТЕЛЬНЫЕ ОТ СЕТИ (С ЗАМЕНОЙ ШТАТНЫХ ЦЕПЕЙ)
 ВАРИАНТ 3
НАЗНАЧЕНИЕ:
Система автоматического поддержания давления на напорном коллекторе насосной равным заданному значению: частотное регулирование производительности основного агрегата, групповое управление коммутационной аппаратурой подключения дополнительных агрегатов к сети. Оптимальный режим работы агрегатов: 1 рабочий, 2 резервных.

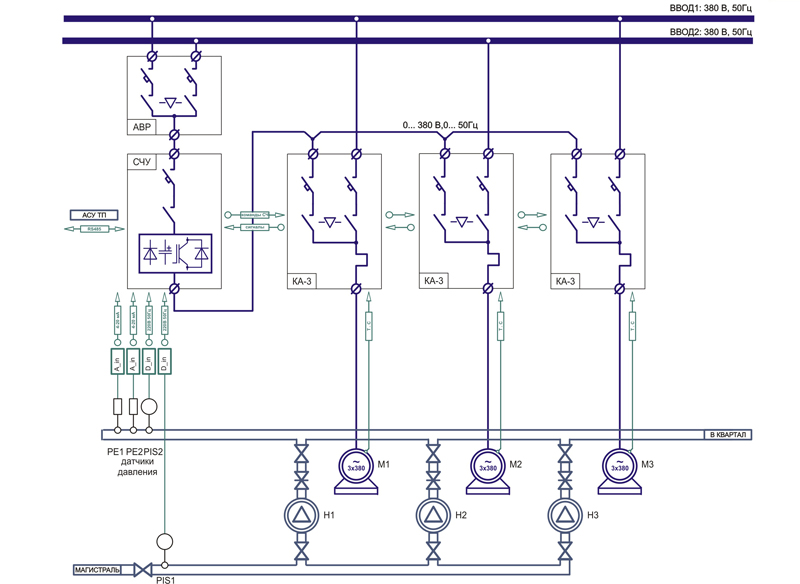

СТРУКТУРА СИЛОВЫХ ЦЕПЕЙ:
Существующая коммутационная аппаратура заменяется на комплектные шкафы КА-3, содержащие цепи подключения агрегата, как непосредственно к сети (КА-1), так и к выходу СЧУ (КА-2). Подключение агрегата непосредственно к сети осуществляется через контактор и используется технологическим контроллером СЧУ при групповом управлении дополнительными агрегатами.
Питание СЧУ осуществляется от двух вводов через шкаф АВР. Силовые цепи питания насосных агрегатов от сети -в соответствии с существующей схемой электроснабжения.
РЕЖИМЫ УПРАВЛЕНИЯ:
«от СЧУ» - основной режим группового управления насосными агрегатами по командам от СЧУ с поддер-
жанием текущего давления на напорном коллекторе насосов равным заданному значению (частотное регулирование производительности агрегата).
«Ручной» - резервный режим управления от сети кнопочными постами (местно или дистанционно) с непос-
редственным регулированием давления на напоре оператором (дросселирование).
«Автоматический»- резервный режим управления от сети по командам существующей (штатной) автоматики (при условии наличия на объекте). Управление осуществляется командой реле типа "сухой контакт".
ПРИНЦИП ГРУППОВОГО УПРАВЛЕНИЯ:
Поддержание давления равным заданному значению обеспечивается путем плавного изменения производительности одного из насосов с частотным регулированием приводного двигателя и автоматического изменения числа нерегулируемых агрегатов по логике группового управления (4 алгоритма).
На пульте управления СЧУ устанавливается задание давления (постоянное или по суточному графику) и точки коммутации дополнительных агрегатов в системе группового управления (программные уставки). Машинист на пульте дистанционного управления определяет статусы агрегатов: основной, 1-й дополнительный ... Соответствие статусов относительно уровней включения: «основной-задание», «1 дополнительный-1 уровень» ...
Работа встроенного ПИ-регулятора основана на рассогласовании между заданным и текущим (сигнал датчика РЕ) давлением. При снижени текущего давления относительно заданного значения (повышение расхода) основной агрегат увеличивает число оборотов, перекачивая больше жидкости, что приводит к уменьшению ошибки. Действия при повышении давления (уменьшение расхода) противоположные. Подключение дополнительных агрегатов производится в функции достаточной/избыточной производительности (сравнение текущей ошибки с точками коммутации) через контакторы цепи прямого пуска.
ДОПОЛНИТЕЛЬНЫЕ И ЗАЩИТНЫЕ ФУНКЦИИ:
Защитные функции подключенного оборудования осуществляются индивидуально системой управления СЧУ с настройкой на параметры электродвигателя. При подключении агрегата к сети защиты реализованы аппаратно (автоматическим выключателем, электротепловым реле и реле контроля напряжения). Все нештатные (аварийные) ситуации фиксируются в архиве аварий СЧУ.
Функция АПВ питания обеспечивает возможность автоматического перезапуска оборудования при исчезновении/ восстановлении напряжения на входе СЧУ. Функция АВР агрегата производит вывод из работы аварийного агрегата и автоматическое включение резервного насоса. Функция АВР датчика обеспечивает возможность перехода на сигнал резервного при неисправности основного. Технологический контроль давления осуществляется на основании сигналов электроконтактных манометров:на всасе - PIS1 ("сухой ход"), на напоре - PIS2 (Рвых мах, Рвых мин).
Задание режимов, отображение текущей информации осуществляется на пульте управления СЧУ с жидкокриста-лическим индикатором. Последовательный канал связи (RS232/485) предоставляет возможность передачи данных состояния оборудования к системе АСУ ТП.
СПЕЦИФИКАЦИЯ УСТАНОВЛЕННОГО ОБОРУДОВАНИЯ
условное обозначение наименование
тип шкафа		 кол. краткая характеристика примечания
АВР шкаф автоматич. ввода питания
АВР-ххх		 1
 Силовой шкаф автоматического ввода резервного питания. Независимый контроль параметров ввода (наличие, чере дование фаз, уровни напряжения) с возможнотью назначения любого ввода основным. Переключение вводов производится с установленной задержкой. Содержит цепи защиты оборудования от импульсных перенапряжений (переходные процессы, грозовые импульсы).
 Габариты и конструктивное исполнение шкафа определено мощностью двигателя Рекомедуется для объектов с отстутствием систем автоматического резервирования вводов
СЧУ станция частотного управления
СЧ400-ххх*3
 1 Основной шкаф в системе автоматического частотного управления группой перекачивающих агрегатов. Содержит защитно-коммутационную аппаратуру, входной фильтр и преобразователь частоты, осуществляющий регулирование производительности агрегата посредством частотного управления электродвигателем.
Встроенный технологический контроллер, осуществляет функции группового управления и контроля текущего состояния подлюченного силового оборудования.

 количество агрегатов для управления: 1...3
поставляется в комплекте с пультом дистанционного управления ПДУ
установка выходных фильт ров при длиных линиях д( двигателя по заказу
КА-3




 шкаф коммутацион. аппаратуры
КАЗ-ххх

 n агр.
 Силовой шкаф управления насосным агрегатом от преобразователя частоты (вариант КА-2) и непосредственно от сети (вариант КА-1). Содержит защитно-коммутационную аппаратуру соответствующую мощности подключенного агрегата. Обеспечивает реализацию защитных функций электрического режима (отсутствие, порядок чередования, перекос фаз, уровень напряжения питания, тепловую и максимально-токовую защиту).



 Габариты и конструктивное исполнение шкафа опреде лено мощностью двигател?
Дополнительный контроль температуры агрегата возможен при подключении термистора типа РТС (при его наличии на механизме)
РЕ1 (основной)
РЕ2
(резервный)

 датчики давления в напорном коллекторе МИДА-ДИ-13П
 1
(1)
 Непрерывный датчик текущего давления на напорном коллекторе насосной станции с унифицированным токовым сигналом 4-20мА. Сигнал датчика используется в системе автоматического регулирования давления в качестве обратной связи. Питание цепей датчика осуществляется от вторичного источника 24В, постоянного тока, встроенного в шкаф СЧУ.
Для подключения датчика к трубопроводу предусмотрен комплект отборных устройств (оговаривается при заказе).

 Возможно использование других датчиков с унифицированным токовым сигналом 0(4)-20 мА.
Необходимость резервного датчика определяется зака зом (для ответственных объектов рекомендуется).
PIS1
(ЭКМ)
 электроконт. манометр в подающей магистрали ДМ-2005
 1
Дискретный датчик независимого контроля за уровнем давления в подающей магистрали (защита от сухого хода насосного агрегата). Нижняя уставка - сигнал о понижении входного давления дс недопустимого значения (останов агрегатов от СЧУ). Верхняя уставка - разрешающий сигнал достаточности давления на входе насоса (запуск оборудования от СЧУ)

 Для подключения датчика к трубопроводу предусмотрен комплект отборных устройств (оговаривается при заказе).
PIS2
(ЭКМ)
 электроконт. манометр в напорном коллекторе
ДМ-2005		 1 Дискретный датчик независимого контроля за уровнем давления в напорном коллекторе (нахождение в допустимом диапазоне). Верхняя уставка - контроль увеличения давления над допустимым пределом (предотвращение порыва трубопровода). Нижняя уставка - контроль невозможности создания давления выше минимального предела (обнаружение порыва).
 Для подключения датчика к трубопроводу предусмотрен комплект отборных устройств (оговаривается при заказе).
