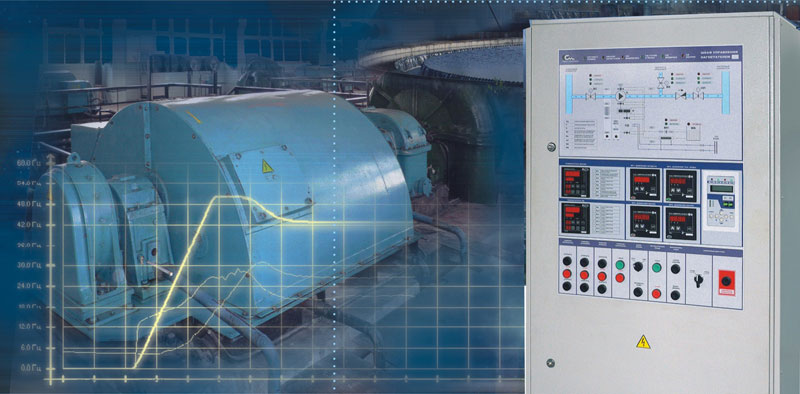

| Станция автоматического управления воздушным нагнетателем СТА1501-14.11-УН применяется в технологии биологической очистки сточных вод на очистных сооружениях канализации и разработана для замены морально и физически устаревшего оборудования, ранее применявшегося для управления нагнетателями. Станция выполнена в виде единого шкафа. |
 |
СТА1501-14.11-УН обеспечивает:
- автоматизацию управления, контроля и защиты нагнетателя;
- сосредоточение всех управляющих и контрольных органов в одном месте;
- надёжную защиту приводов и устройств нагнетателя;
- значительное упрощение и удешевление обслуживания нагнетателя.
 Станция управления СТА1501-14.11-УН представляет собой комплектное устройство автоматики. Основной задачей станции управления является согласованное управление подключенными механизмами с целью обеспечения штатных режимов работы нагнетателя. Для обеспечения мониторинга за состоянием нагнетателя, станция управления связана с подключенным оборудованием набором датчиков физических величин (температуры, давления, уровня).
Станция управления предназначена для согласованного управления следующими вспомогательными механизмами нагнетателя:
- электропривод пускового маслонасоса;
- электропривод дроссельной задвижки на всасе нагнетателя;
- электропривод напорной задвижки нагнетателя;
- управляющая часть силового масляного выключателя.
Станция СТА1501-14.11-УН содержит комплекс коммутационной аппаратуры для управления и защиты подключенных механизмов, органы  управления и индикации состояния каждого механизма.
Мониторинг режимов работы нагнетателя производится на основе показаний подключаемых к станции управления датчиков.
Предусмотрены следующие датчики:
- дискретный датчик уровня масла;
- непрерывный датчик давления масла в маслосистеме нагнетателя;
- непрерывный датчик давления на ось нагнетателя;
- непрерывный датчик давления воздуха в напорном коллекторе нагнетателя;
- группа из 8 датчиков температуры подшипников на узлах нагнетателя;
- группа из 8 датчиков температуры статора синхронной машины.
 В состав станции управления входит необходимый перечень индицирующих приборов для отображения измеряемых величин.
Функциональный состав станции управления:
- технологический контроллер, обеспечивающий управление подключенным оборудованием и логику согласованного управления;
- схемы управления электроприводами задвижек нагнетателя (предусмотрено три однотипных схемы управления с коммутационной аппаратурой);
- схема управления пусковым маслонасосом с коммутационной аппаратурой;
- схема управления силовым масляным выключателем в цепи синхронной машины;
- схема обработки и индикации сигналов непрерывных датчиков.
Конфигурация СТА1501-14.11-УН может быть адаптирована к нагнетателям любого типа.
Основные технические характеристики
| Наименование |
Ед. изм. |
Значение |
Напряжение питания трехфазное |
В |
380 (-15…+10) % |
Частота питающего напряжения |
Гц |
50 |
Температура окружающей среды |
° С |
+5…+40 |
Степень защиты от окружающей среды по ГОСТ 14254-80 |
|
I Р22 |
Группа условий эксплуатации в части воздействия механических факторов по ГОСТ 14254-80 |
|
М3 |
Климатическое исполнение по ГОСТ 15150-69 |
|
УХЛ4 |
Мощность подключаемых двигателей задвижек |
кВт |
1 … 4 |
Мощность подключаемого двигателя маслонасоса |
кВт |
1 … 4 |
Коммутационная способность цепи управления силовым масляным выключателем |
А |
до 16 |
Тип подключаемых датчиков температуры |
|
ТСМ-50 или аналогичные |
Тип сигнала подключаемых датчиков давления |
мА |
4…20 |
Оборудование станции соответствует климатическому исполнению УХЛ4 по ГОСТ 15150-69.
В настоящее время СТА-1501-14.11-УН применяются на участке биологической очистки ОСК МУП
г. Новосибирска «Водоканал».
|
|
