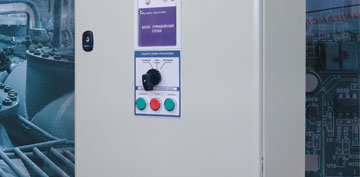

 |  |  |  |  | | |  | | • Блоки управления серии СР200 предназначены для автоматического управления электроприводом запорно-регулирующей арматуры трубопроводов водопроводных и тепловых сетей.
• Блок СР2ОО представляет собой управляющее устройство приводным асинхронным электродвигателем запорно-регулирующей арматуры и может быть использован с любым типом арматуры.
• Замкнутая система автоматического регулирования положения механизма обеспечивает поддержание значения технологического параметра

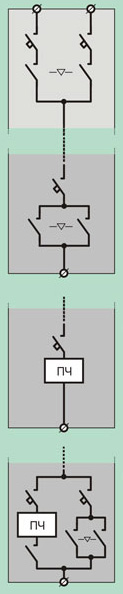

на заданном уровне. | | ПРИМЕРЫ ПРИМЕНЕНИЯ СР200 | |  |  |  | | ОСНОВНЫЕ ФУНКЦИИ | СТРУКТУРА СИЛОВЫХ ЦЕПЕЙ | | - автоматическое поддержание технологического параметра (давления, уровня,...) равным заданному значению;
- работа по суточным графикам (опционально, до 7-и графиков);
- возможность подключения и работы по 2-м датчикам (перепад давления);
- контроль состояния приводного механизма по физическим датчикам (конечные и путевые выключатели, моментные муфты, ручной привод);
- параметрирование номинальных данных приводного электродвигателя;
- самозапуск при восстановлении питающего напряжения после отключения, АПВ по внутренним защитам;
- мониторинг и защита приводного электродвигателя от обрыва фаз, короткого замыкания, заклинивания и наезда на упор;
- возможность задания темпов изменения технологического параметра (напрессовка сети, до 30 минут);
- аварийный контроль давления по сигналам дискретных датчиков (ЭКМ, реле давления) с ограничением перемещения механизма;
- индикация текущего состояния и отображение информации на пульте;
- параметрирование и настройка при помощи персонального компьютера;
- возможность подключения к системе АСУ ТП верхнего уровня (коммуникационный интерфейс RS232/485, группа дискретных и аналоговых сигналов).
| | Встроенная
система
АВР питания
блока
управления
СР200 | | СР20х -.....
Исполнение с управлением в импульсном режиме на контакторах | | СР21х -.....
Исполнение со встроенным ПЧ без резервирования схемы управления | | | Тип сети | 3-фазная, 4/5 проводная | | Номинальное напряжение питания | 380 В, переменного тока | | Частота питающей сети | 50 Гц | | Номинальный входной/выходной ток | 1 ... 16,5 А | | Мощность электродвигателя | 0,25 ... 7,5 кВт | | Температура окружающей среды | + 5 ... + 40 С | | Степень защиты оболочки | IP22 | | Климатическое исполнение | УХЛ4 | | Относительная влажность | 95 %, без росы | | | СР22х -...
Исполнение
со встроенным ПЧ
и резервной
схемой
управления

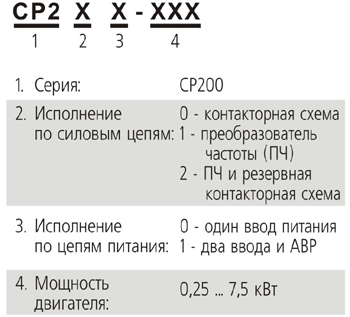

на контакторах | | СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ | ОСНОВНЫЕ ТИПОРАЗМЕРЫ | |  |  | | | | | | | | | | |
|
