Общие технические характеристики
| Напряжение питания |
В |
380/220 |
| Режим работы повторно-кратковременный |
ПВ |
до 20% (до 10% при скорости 40 мм/с и более) |
| Число вкючений |
в час |
до 630 |
| Усилие на штурвале ручного привода, не более |
Н |
150 |
| Степень защиты |
IP 54 |
|
| Осевое усилие |
кН |
0,4; 1,6; 2,5; 5; 6; 10; 15; 20;
30; 40; 50; 100;140 |
| Скорость перемещения штока |
мм/с |
1; 1,5; 3; 5; 8; 12; 16; 24;
40; 60 |
| Ход штока |
мм |
90; 130; 150; 200; 300; 400;
500; 600; 700; 800 |
(технические
характеристики рассматриваемого МЭП выделены в таблице красным цветом)
| Структура условного обозначения МЭП |
30МЭП-П - 5/24 - 400 - ГВ- Д- Г |
30 - порядковый номер модификации
МЭП - механизм электрический прямоходный
П - Специальное исполнение модификации:
- В - взрывозащищенный;
- П - с электродвигателем постоянного тока;
- Т - с тыловым шарниром;
- А - с амортизатором;
- Э - с увеличенным ресурсом эксплуатации.
В типовом исполнении модификации буквенное обозначение отсутствует
5 - номинальное усилие на выходном органе, кН
24 - скорость перемещения выходного органа при номинальном усилии, мм/с
400 - величина полного хода выходного органа (рабочий ход), мм
К - наличие конечных выключателей и их тип:
- ГВ - герконовые;
- МП - микропереключатели;
- БКВ - бесконтактные;
- БКВТ - бесконтактные с расширенным температурным диапазоном; .
В исполнении без концевых выключателей буквенное обозначение отсутствует
Д - наличие датчика положения:
В исполнении без датчика положения буква Д отсутствует
Г - наличие гофра
В исполнении без гофра буква Г отсутствует
Технические характеристики МЭП исполнения "А "
Обозначение |
Габаритная
схема. |
Усилие F,
кН |
Скорость V ,
мм/с |
Рабочий ход L ,
мм |
Тип концевых выключателей (схема внутренних соединений) |
Датчик положения |
Гофр |
Масса, кг |
7МЭП |
|
2,5 |
24; 40; 60 |
200;
300;
400 |
|
НЕТ |
ЕСТЬ |
26-28 |
5 |
24; 40; 60 |
28-30 |
20МЭП |
|
2,5 |
60
|
26-28 |
6 |
28-30 |
Технические характеристики МЭП исполнения "Б "
Обозначение |
Габаритная
схема. |
Усилие F,
кН |
Скорость V ,
мм/с |
Рабочий ход L ,
мм |
Тип концевых выключателей (схема внутренних соединений) |
Датчик положения |
Гофр |
Масса, кг |
Тип редуктора |
44МЭП
44МЭП-А
44МЭП-Т
38МЭП
|
|
1.6 |
12; 24; 40 |
150; 200; 300; 400; 500 |
|
опция |
опция |
7-9 |
зубчато-ременная передача |
|
2.5 |
12;24;40 |
9-11 |
|
30МЭП
|
|
5 |
12; 16; 24; 40; 60 |
200;
300;
400;
500
600 |
ГВ (Б-1) , БКВ, БКВТ (Б-2), МП (Б-3)
открыть |
опция |
опция |
28-30 |
зубчато-ременная передача |
48МЭП |
|
6 |
60 |
200; 300; 400; 500 600 |
ГВ (Б-1) , БКВ, БКВТ (Б-2), МП (Б-3)
открыть |
21МЭП
21МЭП-Э |
|
5 |
24;40;60 |
200;
300;
400;
500;
600 |
ГВ (Б-1) , БКВ, БКВТ (Б-2), МП (Б-3)
открыть |
опция |
опция |
30-32 |
зубчатый редуктор |
47МЭП
47МЭП-Т |
|
6 |
60 |
ГВ (Б-1) , БКВ, БКВТ (Б-2), МП (Б-3)
открыть |
|
32МЭП |
|
5 |
12; 16; 24; 40; 60 |
|
|
|
опция |
28-30 |
зубчато-ременная передача |
30МЭП-В |
|
5 |
24; 40; 60 |
300;
400;
500;
600 |
|
НЕТ |
НЕТ |
30-32 |
зубчато-ременная передача |
|
41МЭП
34МЭП
43МЭП
49МЭП |
|
10 |
24; 40; 60 |
|
|
опция |
опция |
34-36 |
зубчато-ременная передача |
|
15 |
24; 40 |
|
41МЭП-В |
|
5 |
24; 40; 60 |
|
|
НЕТ |
НЕТ |
36-38 |
зубчато-ременная передача |
|
10 |
24; 40 |
34МЭП-П |
|
15 |
60 |
600 |
|
опция |
опция |
52 |
зубчато-ременная передача |
|
36МЭП |
|
20 |
3; 8; 12; 24 |
200; 300;
400;
500;
600;
700
|
|
опция |
опция |
28-30 |
зубчато-ременная передача + планетарный редуктор |
|
46МЭП |
|
30 |
40; 60 |
300;
400;
500;
600;
700; 800 |
|
опция |
НЕТ
|
120-125 |
зубчатый редуктор |
40 |
Технические характеристики МЭП исполнения "В"
Обозначение |
Габаритная
схема. |
Усилие F,
кН |
Скорость V ,
мм/с |
Рабочий ход L ,
мм |
Тип концевых выключателей (схема внутренних соединений) |
Датчик положения |
Гофр |
Масса, кг |
Тип редуктора |
45МЭП |
|
5 |
40;60 |
150; 200; 300; 400; 500 |
|
опция |
опция |
24-31 |
|
39МЭП |
|
5 |
8;12;16;24 |
150; 200; 300; 400; 500 |
|
опция |
опция |
17-24 |
планетарный |
37МЭП |
|
20 |
1 |
150; 200; 300; 400; 500 |
|
опция |
опция |
20-27 |
волновой |
9МЭП |
|
50 |
1,5 |
90 |
|
нет |
нет |
62 |
10МЭП |
|
100 |
1,5 |
130 |
93 |
140 |
1,5 |
130 |
95 |
Температурный диапазон окружающей среды МЭП (ТД) определяется типом концевых выключателей и наличием датчика положения.
МП - микропереключатели контактного типа. ТД = (-45...40)С
БКВ - бесконтактные концевые выключатели. ТД = (-25...40)С
БКВТ - бесконтактные концевые выключатели с расширенным температурным диапазоном. ТД = (-45...40)С
ГВ - герконовые концевые выключатели. ТД = (-60...40)С
Применение датчика положения ограничивает температурный диапазон - ТД = (-15...40)C
Режим работы МЭП повторно - кратковременный с частыми пусками, который характеризуется продолжительностью включений (ПВ) и числом включений в час.
Ограничение ПВ в зависимости от скорости перемещения и усилия на выходном органе МЭП при частоте включений до 630 в час:
Скорость перемещения выходного органа, мм/с |
Усилие на выходном органе, кН |
1,6; 2.5; 5; 6 |
10 |
15; 20; 30; 40 |
3; 8; 12; 16 |
ПВ до 30% |
ПВ до 20% |
ПВ до 20%
|
24 |
ПВ до 20% |
ПВ до 20% |
ПВ до 10%
|
40 |
ПВ до 20%
|
ПВ до 10% |
ПВ до 10%
|
60 |
ПВ до 10%
|
ПВ до 10% |
ПВ до 10% |
Продолжительность включений определяется по формуле:
ПВ= N / (N + R )х100 %,
где N – работа при постоянной нагрузке, с;
R – состояние покоя, с;
( N + R ) – продолжительность цикла, с
Загрузить:
Онлайн форма заказа мэп
 Каталог МЭП 2011 г.(15 Мб)

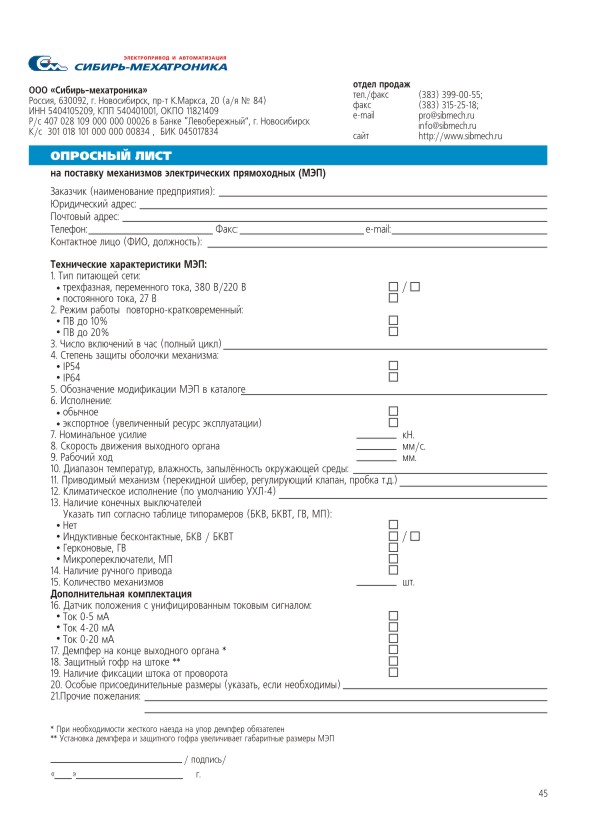

Опросный лист для заказа МЭП (30 Кб)
