Принцип действия станций СЧ400

Основными силовыми элементами станции СЧ400 являются преобразователь частоты и коммутационная аппаратура группового управления тремя насосными агрегатами. С помощью коммутационной аппаратуры каждый насосный агрегат может быть подключен либо непосредственно к сети, либо к выходу преобразователя частоты.

Принцип действия заключается в согласованном управлении преобразователем частоты и коммутационной аппаратуры в функции требуемой производительности насосных агрегатов Qтреб.
Для увеличения числа управляемых насосных агрегатов в группе в станции предусмотрен канал согласования работы 2-х станций между собой.

Законы управления насосными агрегатами в СЧ400

Управление по параллельной схеме: 1 рабочий + 2 резервных
В работе находится всегда один насосный агрегат. При неисправности рабочего агрегата, станция осуществляет автоматический переход на резервный.

Управление по последовательной схеме: 1 рабочий + 2 дополнительных
В работе одновременно может находиться до 3-х насосных агрегатов. Станцией осуществляется автоматическое изменение числа работающих насосов в функции недостаточной/избыточной производительности. Алгоритм переключений поясняют диаграммы.

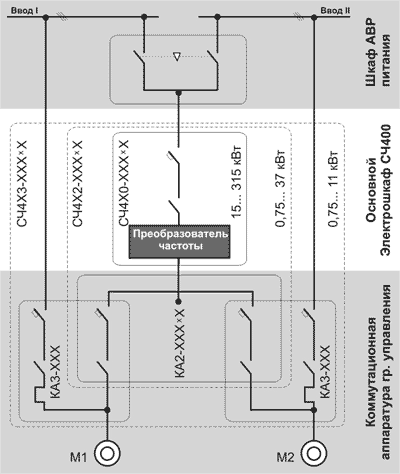

Структура силовых цепей и исполнения по комплектности
(cхема для двух каналов)

Функциональный состав и назначение

Шкаф АВР питания: (дополнительное оборудование - в состав основного комплекта не входит):

автоматическое включение резервного питания СЧ400;
независимый контроль фидеров;
выбор основного/резервного фидера;
автоматическая/ручная работа;
защита СЧ400 от грозовых и коммутационных всплесков со стороны сети.

Основной электрошкаф СЧ 400:
(по комплектности выпускается три основных исполнения)

преобразователь частоты;
управляющий контроллер;
пульт пользователя;
вторичные цепи группового управления;
входная коммутационная защитная аппаратура;
элементы электромагнитной совместимости;
источники питания технологических датчиков;
пульт оперативного дистанционного управления.

Коммутационная аппаратура группового управления:

КА2 - коммутационная аппаратура подключения насосных агрегатов к преобразователю частоты

предназначена для установки на действующие объекты без демонтажа существующей схемы управления насосными агрегатами непосредственно от сети;
содержит разъединители для регламентно-ремонтных работ.

КА3 - коммутационная аппаратура индивидуального подключения каждого насосного агрегата либо к преобразователю частоты, либо непосредственно к сети.

предназначена для установки на новые и действующие объекты с демонтажем существующей схемы;
содержит цепь КА2 и типовую схему питания двигателя от сети с органами ручного резервного управления.
