Бесфундаментный автоматизированный станок-нефтекачалка с мехатронным приводом
МНК-1
Сибирским техцентром, предприятием "Сибирь-мехатроника", при содействии НТИМИ (Договор ИФ-14/09-2000), впервые в отечественной практике спроектирован и изготовлен опытный образец принципиально нового бесфундаментного автоматизированного станка-нефтекачалки на базе мехатронных узлов. В настоящее время ведутся испытания.
- фото,
- видеоролик
Мехатронный привод состоит из прямоходного электромеханизма и блока управления.
Специальные устройства уменьшают установленную мощность электродвигателя.
Блок управления позволяет осуществлять добычу нефти в оптимальном для каждой скважины режиме.
Малогабаритная конструкция небольшой массы может быть быстро доставлена (в том числе вертолетом) в самые труднодоступные места, установлена без фундамента, непосредственно на верхнем фланце трубной головки, и запущена в эксплуатацию.
Применение мехатронного привода взамен традиционного позволяет:
- Снизить в несколько раз массу и габариты станка;
- Уменьшить затраты на доставку к местам нефтедобычи;
- Упростить монтаж, демонтаж и наладку;
- Оперативно и плавно изменять скорость и ход плунжера;
- Увеличить срок службы насосов, повысить нефтеотдачу пластов при работе оборудования в оптимальном для конкретной скважины режиме;
- Автоматизировать процесс нефтедобычи и сбора информации.
Сравнительные характеристики
| Показатели |
МНК-1
(опытный образец) |
СКН5-3015
(серийно выпускаемый станок) |
| Нагрузка на шток, кН |
56 |
50 |
| Длина хода, м |
1...2,2 |
2,5 |
| Число циклов в мин. |
0,25...5 |
6 |
| Габаритные размеры, м |
0,85х1,15х6,50 |
1,88х8,14х5,89 |
| Масса, кг |
1400 |
11200 |
|

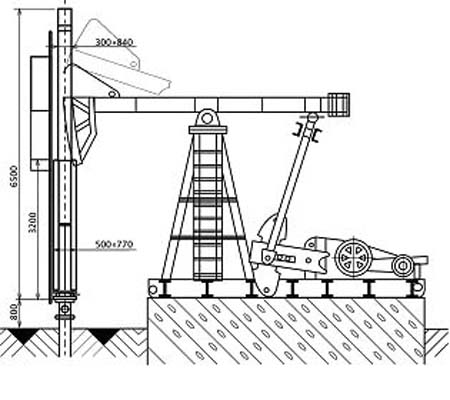

Габариты станка с мехатронным приводом МНК-1 по сравнению с габаритами серийного станка-качалки СКН5-3015
|
