• Станции серии СЧ100 предназначены для управления двумя насосными агрегатами с асинхронными электродвигателями напряжением 380 В, 50 Гц, мощностью от 0,75 до 15 кВт.
• СЧ100 ориентированы, прежде всего, на применение в индивидуальных и квартальных повысительных насосных станциях.
• Станции СЧ100 являются упрощенной альтернативой станциям серии СЧ200 - все переключения силовой схемы в станциях осуществляются с участием оператора (в СЧ100 отсутствует технологический котроллер группового управления).
• Станции обеспечивают автоматическое поддержание значения технологического параметра равным заданному путем плавного изменения производительности насосного агрегата, подключенного к преобразователю частоты.
• В станциях использованы преобразователи частоты серии F5 фирмы КЕВ (Германия) с вынесенным на дверь шкафа пультом управления.
• Конструктивно оборудование станции СЧ100 собрано в едином шкафу навесной конструкции. Органы управления и индикации расположены на двери шкафа.
|
| |
ОСНОВНЫЕ ФУНКЦИИ |
 |
Автоматическое поддержание технологического параметра (давления, уровня) равным заданному;
|
| Работа по графику "день/ночь" (опционально); |
| индивидуальная настройка на каждый агрегат (разной мощности); |
| Контроль неисправности насосного агрегата; |
| Самозапуск при восстановлении питающего напряжения после отключения; |
| Возможность управления каждым агрегатом либо от ПЧ, либо по традиционной схеме с питанием непосредственно от сети; |
| Контроль давления на всасе с помощью дискретного датчика; |
| Аварийный контроль давления в напорном трубопроводе по min и max с помощью дискретного датчика (опционально); |
| Индикация текущей информации на пульте ПЧ; |
| Индикация и хранение причин отключения ПЧ; |
| Работа с АСУ ТП верхнего уровня. |
| |
 |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
 |
| |
| |
Тип сети |
3-фазная, 4/5 проводная |
|
| |
Напряжение питания |
380 В, 50 Гц |
|
| |
Номинальный вх./вых. ток - |
2,6...ЗЗ,0 А |
|
| |
Мощность двигателя |
0,75...15 кВт |
|
| |
Выходное напряжение |
ЗхО...38О В |
|
| |
Выходная частота |
1...50 Гц |
|
| |
Количество насосных агрегатов |
ДО 2-х |
|
| |
Температура окружающей среды |
+5 ... +40°С |
|
| |
Степень защиты оболочки |
IP22 |
|
| |
Климатическое исполнение |
УХЛ4 |
|
| |
Относительная влажность |
95% без росы |
|
| |
| |
| СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ |

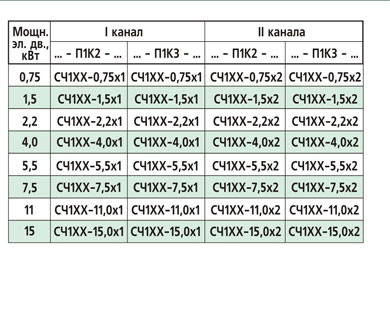

ОСНОВНЫЕ ТИПОРАЗМЕРЫ |
 |
 |
| 1. Серия: |
СЧ100 |
| 2. Типоразмер корпуса: |
10 - 800x600x250; 30-1200x800x300;
20 - 800x600x400; 40 - 1000x600x40 |
| 3. Мощность электродвигателей: |
0,75 ... 15 кВт |
| 4. Число электродвигателей: |
1, 2 |
| 5. Исполнение по числу преобразователей частоты: |
П1 - с одним ПЧ |

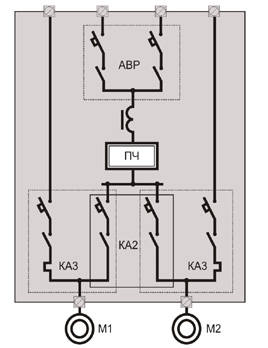

| 6. Исполнение по коммутационной аппаратуре |
КО-отстутствует
К2 - КА2
К3-КА3 |
| 7. Исполнение по размещению коммутационной аппаратуры |
0 - отсутствует
1 - встроенная в шкаф СЧУ
2 - внешняя в индивидуальном шкафу |
| 8. Исполнение по размещению АВР питания ПЧ: |
0 - отсутствует
1 - встроенный в шкаф СЧУ
2 - внешний в индивидуальном шкафу |
| 9. Исполнение по выходному фильтру: |
1 - дроссель
2 - dU/dT фильтр
3 - sin фильтр |
|
|
|
