| ОСНОВНЫЕ ФУНКЦИИ |
 |
 |
автоматическое поддержание технологического параметра (давления, уровня) равным заданному;
|
| работа по суточному графику отдельно для выходных и будних дней; |
| возможность подключения и работы по двум непрерывным датчикам; |
| групповое управление тремя агрегатами (четыре алгоритма группового управления); |
| индивидуальная настройка на каждый агрегат (разной мощности); |
| контроль неисправности и АВР насосного агрегата; |
самозапуск при восстановлении питающего напряжения после отключения;
|
| возможность управления каждым агрегатом либо от СЧ, либо по традиционной схеме с питанием непосредственно от сети; |
| контроль давления на всасе с помощью дискретного датчика; |
аварийный контроль давления в напорном трубопроводе по min и max с помощью дискретного датчика;
|
| индикация, регистрация и отображение текущей информации; |
| ведение архива причин отключений; |
| работа с АСУ ТП верхнего уровня. |
 |
| |
 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
|
| |
Тип сети |
3-фазная, 4/5 проводная
|
| Напряжение питания |
380 В, 50 Гц |
| Номинальный вх./вых. ток |
2,6...ЗЗ,0 А |
| Мощность двигателя |
0,75...15 кВт |
| Выходное напряжение |
ЗхО...38О В |
| Выходная частота |
1...50 Гц |
| Количество насосных агрегатов |
ДО 3-х |
| Температура окружающей среды |
+5 ... +40°С |
| Степень защиты оболочки |
IP22 |
|
| Климатическое исполнение |
УХЛ4 |
| Относительная влажность |
95% без росы |
| |
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ |
|

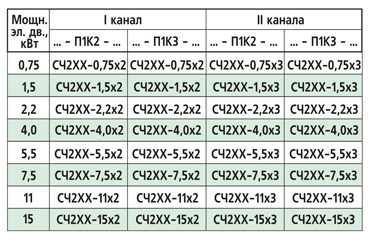

ОСНОВНЫЕ ТИПОРАЗМЕРЫ |
| 1. Серия: |
СЧ200 |
| 2. Типоразмер корпуса: |
10 - 800x600x250; 30-1200x800x300;
20 - 800x600x400; 40 - 1000x600x40 |
| 3. Мощность электродвигателей: |
0,75 ... 15 кВт |
| 4. Число электродвигателей: |
1, 2, 3 |
| 5. Исполнение по числу преобразователей частоты: |
П1 - с одним ПЧ
П2 - с двумя ПЧ |

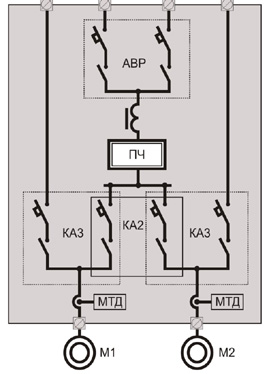

| 6. Исполнение по коммутационной аппаратуре |
К0 - отстутствует
К2 - КА2
К3 - КА3 |
| 7. Исполнение по размещению коммутационной аппаратуры |
0 - отсутствует
1 - встроенная в шкаф СЧУ
2 - внешняя в индивидуальном шкафу |
| 8. Исполнение по размещению АВР питания ПЧ: |
0 - отсутствует
1 - встроенный в шкаф СЧУ
2 - внешний в индивидуальном шкафу |
| 9. Исполнение по выходному фильтру: |
1 - дроссель
2 - dU/dT фильтр
3 - sin фильтр |
|
 |
