• Контроллер СТК500 предназначен для построения комплексных систем автоматического управления технологическим процессом объектов, имеющих сложную или распределенную структуру технологической цепи.
• Эффективно применяется для управления насосными станциями первого, второго и последующих подъемов, главными канализационными станциями, магистральными насосными станциями, технологическим оборудованием
со специфическими требованиями к алгоритмам работы.
• Объединяет управление основным (насосные агрегаты, станции частотного управления, устройства плавного пуска и т.д.) и вспомогательным оборудованием (задвижки, регулирующие клапаны, системы дренажа и т.п.).
• СТК500 позволяет объединять управление несколькими независимыми участками технологической цепи (управление первым и вторым подъемом, несколькими группами насосных агрегатов, работающих на разные магистрали и т.д.).
• Управление процессом осуществляется оператором или системой верхнего уровня АСУ ТП в ручном или автоматическом режиме. Вся информация
о работе оборудования выводится на монитор контроллера в графическом, текстовом, табличном виде.
• СТК500 поддерживает управление всем перечнем оборудования производства 000 "Сибирь-мехатроника", широкой номенклатурой оборудования других производителей. |
ОСНОВНЫЕ ФУНКЦИИ |

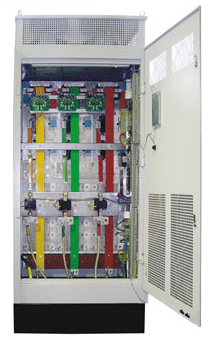

МОДУЛЬ МПЧ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ СМ500
|

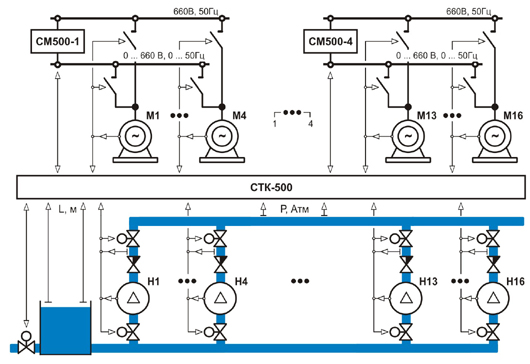

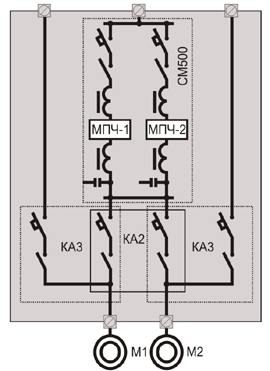

СТРУКТУРА СИЛОВЫХ ЦЕПЕЙ
|
Возможность реализации практически
любой силовой схемы управления
насосными агрегатами -
от индивидуального частотного
управления каждым агрегатом
до группового - по два-четыре
агрегата от одного ПЧ.
Согласованное управление
подающими и напорными задвижками
каждого агрегата.
Полный мониторинг технологического
процесса.
Полный комплекс технологических
и электрических защит.
Связь между оборудованием объекта
по последовательным каналам.
Архив событий и неисправностей.
Встроенный самописец, отладочная программа.
|
 |
 |
 |
 |
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
МОЩНОСТНОЙ РЯД СЧ
|
 |
| Питание |
690 В |
,50 Гц |
| Мощность электродвигателя |
250 ... 800 (1000) кВт |
| Количество агрегатов |
ДО 8 |
|
| Количество ПЧ |
до 8 |
|
| Количество агрегатов от одного ПЧ |
>до 4 |
|
| Коэффициент полезного действия |
0,97- |
0,98 |
| Температура окружающей среды |
+5... |
f 40 °С |
| Степень защиты оболочки |
IP22 |
|
| Относительная влажность |
95% |
без росы |
| Климатическое исполнение |
УХЛ 4 |
|
|
| Типоразмер |
Мощность эл . дв . кВт |
Номинальный ток эл . дв . А |
Количество и мощность МПЧ , шт х кВт |
| СЧ 500-250 |
250 |
290 |
1x250 |
| СЧ 500-320 |
320 |
370 |
1x320 |
| СЧ 500-400 |
400 |
465 |
1x400 |
| СЧ 500-500 |
500 |
580 |
2x250 |
| СЧ 500-630 |
630 |
730 |
2x320 |
| СЧ 500-800 |
800 |
925 |
2x400 |
| СЧ 500-1000 |
1000 |
1160 |
3x400 |
|
 |
|
|
|
|
