ОСНОВНЫЕ ФУНКЦИИ |
БАЗОВЫЕ СХЕМЫ СИЛОВЫХ ЦЕПЕЙ |
 |
- Плавный запуск/останов электродвигателя насосного агрегата с заданным временем разгона/торможения;
- Снижение электрических и гидравлических ударов при пуске агрегата; Параметрирование номинальных данных электродвигателя;
- Полный мониторинг и защита приводного электродвигателя (от обрыва фаз, короткого замыкания, перегрузки, правильности чередования фаз);
- Технологический контроль состояния насосного агрегата как по сигналам физических датчиков (сухой ход, перегрев), так и по косвенным признакам (недогрузка, перегрузка);
- Самозапуск при восстановлении питающего напряжения после отключения, АПВ по внутренним защитам;

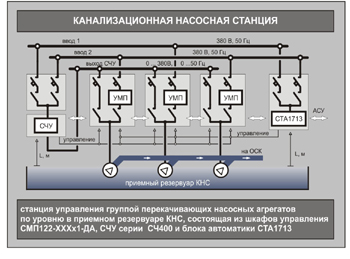

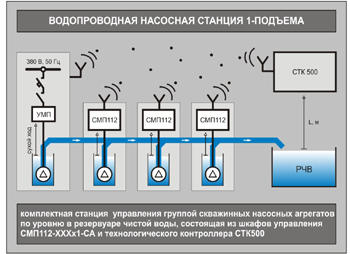

- Согласованный аппаратный и коммуникационный интерфейс для построения станций группового управления совместно с СТА1713, СТК500, СЧУ;
- Индикация состояния и отображение текущей информации на пульте;
- Встроенная система терморегулирования (обогрев и вентиляция) при использовании на неотапливаемых объектах (опционально);
- Возможность подключения к системе АСУ ТП верхнего уровня (коммуникационный интерфейс RS232/485, группа дискретных и аналоговых сигналов).
|
|
|
СМП111 -
шкаф
со встроенным УМП |
СМП112 - с контактором в цепи питания УМП |
|
|
|
|
СМП113 -
с контактором
в выходной цепи
УМП
|
СМП121 - с резервной
цепью управления
электродвигателем
без УМП
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
|
| Тип сети |
3-фазная, 4/5 проводная |
| Номинальное напряжение питания |
380 В, переменного тока |
| Частота питающей сети |
50 Гц |
| Номинальный входной/выходной ток |
12 ... 565 А |
| Мощность электродвигателя |
5,5 ... 315 кВт |
| Температура окружающей среды |
+ 5 ... + 40 С (- 40 ... + 40 С - опция) |
| Степень защиты оболочки |
IP22 |
| Климатическое исполнение |
УХЛ4 |
| Относительная влажность |
95 %, без росы |
|
|
|
СМП122 -
с цепью подключения
электродвигателя
к станции частотного
управления
|
СМП131 -
с возможностью
переключения УМП
на резервный
электродвигатель |
|

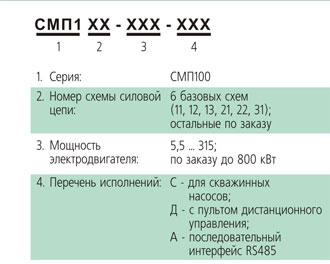

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ |

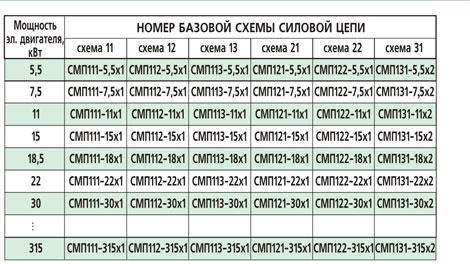

ОСНОВНЫЕ ТИПОРАЗМЕРЫ |
|
 |
 |
|
|
|
|
|
|
|
|
|
