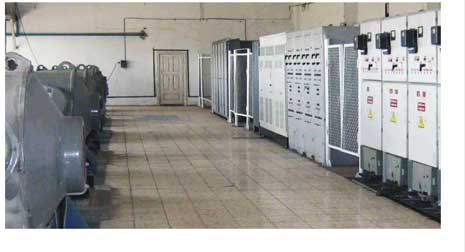

- Высоковольтные Станции Частотного Управления серии ВСЧ500-ДТС предназначены для управления насосными агрегатами и вентиляторными установками с аинхронными электродвигателями среднего класса напряжения (3,0; 6,0; 10,0 кВ) мощностью 250 ... 1000 кВт.
- Станции серии ВСЧ500-ДТС построены на базе низковольтных (690 В) преобразователей частоты серии СМ500. Согласование с цепями высокого напряжения производится входным и выходным трансформаторами.
- Модульное построение преобразователя частоты обеспечивает наращивание суммарной мощности установки. Абсолютная синхронность работы силовых модулей обуславливает равенство распределения нагрузки между параллельно работающими элементами.
- Высокоэффективная фильтрация высших гармоник обеспечивает электромагнитную совместимость с сетью и электродвигателем, позволяя использовать стандартные согласующие трансформаторы типа ТС (сухие), ТМ (масляные), ТМГ (герметичные) в открытом (IP00) или закрытом (КТПН) исполнениях без дополнительного охлаждения. Тип трансформатора определяется проектом установки оборудования.
- Управление от технологического контроллера СТК500. Совместимость с Пультом Дистанционного Управления серии СЧ400. Полное управление по информационному каналу связи (RS485, ModBus RTU). Внутренний архив аварий, архив событий.
|
| СТРУКТУРА СИЛОВЫХ ЦЕПЕЙ ВСЧ500-ДТС |
ОСОБЕННОСТИ ДТС |
|
Частотное управление высоковольтным асинхронным электродвигателем с к.з. ротором 6,0 (10,0) кВ.
Низковольтный ПЧ серии СМ500 с выходным синус-фильтром 690 В.
Требование к обслуживающему персоналу ПЧ - допуск до 1000 В.
«Гладкая» форма выходного напряжения и тока.
Отсутствие каких-либо специальных требований к двигателю и кабелю.
Возможность удаленного расположения трансформаторов (например, на открытой площадке).
Производитель
ООО «Сибирь-мехатроника».
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Количество агрегатов
| Номинальное напряжение |
6,0; 10,0 кВ |
| Тип электродвигателя |
АД с к.з. ротором |
| Мощность электродвигателя |
250 ... 1000 кВт |
| Количество агрегатов |
ДО 8 |
| Напряжение низковольтного ПЧ |
690 В |
Потери мощности в ПЧ (без учета
потерь в трансформаторах)
|
2,5 ... 3,0 % |
| Тип трансформаторов |
ТМГ/ТС/КТПН |
| Температура окружающей среды |
+5 ... +40 °С |
| Степень защиты оболочки |
IP22 |
| Относительная влажность |
95 %, без росы |
Климатическое исполнение
|
УХЛ4 |
|
|
|
ОБОЗНАЧЕНИЕ ДЛЯ ЗАКАЗА
|
| 1. Серия: |
ВСЧ500 |
| 2. Тип преобразователя частоты: |
ДТС - двухтрансформаторная схема
|
| 3. Класс напряжения: |
03 - 3,0 кВ; 06 - 6,0 кВ; 10 -10,0 кВ.
|
| 4. Мощность электродвигателей |
по таблицам мощностного ряда. |
| 5. Число двигателей: |
1, 2, 3 ... 8. |
| 6. Число преобразователей частоты: |
П1... П8. |
7. Тип коммутационной аппаратуры:
|
КО - отсутствует,
К2 - КРУ ПЧ,
КЗ - КРУ сети + КРУ ПЧ.
|
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МОЩНОСТНОГО РЯДА ВСЧ500-ДТС
Мощность эл. дв. кВт
|
Номинальный ток, А |
Номинальный ток СМ500, А
|
6,0 кВ
|
10,0 кВ |
250
|
31
|
19
|
290 |
| 315 |
40 |
23 |
370 |
| 400 |
48
|
31 |
465 |
| 500 |
61 |
40
|
580 |
| 630 |
77 |
48 |
730 |
| 800 |
96 |
61 |
925 |
| 1000 |
130 |
77 |
1160 |
|
1) Примечание: Рекомендуется размещать заказ после заполнения опросного листа.
|
|
