Серия СМП121

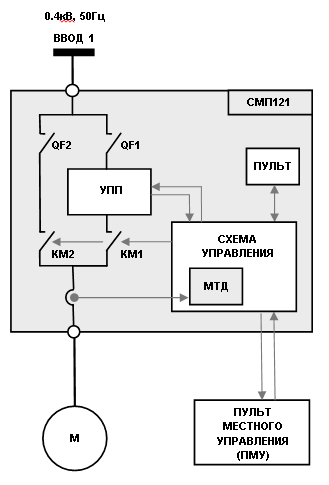

Шкафы серии СМП121 обеспечивают подключение приводного двигателя к питающей сети через УПП или напрямую (резервная схема управления агрегатом). Режим запуска и останова агрегата обеспечивает Устройство Плавного Пуска (УПП), дополнительные, функции мониторинга токовой загрузки, в том числе и при управлении от резервной схемы обеспечивает Монитор Тока Двигателя (МТД). Функции телеметрии обеспечиваются информационным каналом связи стандарта RS485, набором дискретных и аналоговых сигналов, включенных в стандартную комплектацию. Шкафы СМП121 снабжены блоком контроля уровня, обеспечивающим отключение агрегата по сухому ходу. Конструктивно электрооборудование смонтировано в шкафу навесного или  напольного исполнения одностороннего обслуживания.

Основные технические характеристики:

Напряжение питания

380В (+10/-15%), 50Гц

Диапазон модельного ряда

7.5…315 кВт

Количество агрегатов

1 (на заказ: 2,3)

Степень защиты

IP22, IP54

Климатическое исполнение

УХЛ4

Температура окружающей среды

+5 … +40 0С

Относительная влажность

95%, без росы

ПРИМ.     На заказ изготавливаются шкафы СМП121 с рабочим напряжением силовой цепи 690В. Обратитесь к производителю за дополнительной информацией.

Структура условного обозначения:

  1.  1. серия оборудования:                                                          СМП121
  2.  2. мощность электродвигателя, кВт:                                      7.5…315
  3.  3. количество каналов управления:                                        1 (2,3 на заказ)
  4.  4. исполнение электрической схемы                                      1,2
  5.  5. измерительный трансформатор тока (5А):                        0…600
Основные функции:

управление агрегатом

- плавный пуск агрегата по команде ПУСК ОТ УПП;

- прямой   пуск агрегата по команде ПУСК ОТ СЕТИ;

- плавный останов (останов на выбег) агрегата по команде СТОП с последующим отключением силовой цепи;

- аварийное отключение с размыканием силовой цепи при нештатной ситуации

защиты по току

- защита по максимально допустимому значению фазного тока, обеспечивается УПП, МТД;

- время - токовая защита при перегрузке (аналог тепловой защиты), обеспечивается УПП, МТД;

- минимально – токовая защита, защита при обрыве фазного тока, обеспечивается УПП, МТД;

- защита от короткого замыкания (электромагнитный расцепитель автоматического выключателя).

защиты по напряжению

- контроль наличия фаз питающего напряжения, обеспечивается УПП, РКФ;

- контроль порядка чередования фаз питающего напряжения, обеспечивается УПП, РКФ.

защиты по нагрузке

- защита по максимально допустимой мощности (моменту) в процессах пуска, останова, работы;

- защита по минимально допустимой мощности (моменту) в процессе работы.

защиты агрегата

- специальный вход для аварийной блокировки по сигналам от датчиков (схемы контроля агрегата);

- встроенная защита по сухому ходу (функция реле контроля уровня).

источники управления

- встроенный избиратель команд управления и органы управления в ручном режиме;

- возможность приема внешних команд управления (дистанционный режим управления)

- возможность подключения пульта местного управления.

функции телеметрии

- передача информации о состоянии УПП через интерфейс RS485 (Modbus);

- удаленное изменение уставок и параметров УПП через интерфейс RS485;

- прием команд управления от внешней АСУ через выделенные входы.

микроклимат

- встроенная система вентиляции с управлением от термостата.

ПРИМ.     Поле 4 определяет тип элементов силовой схемы. В исполнении 1 применяется аппаратура производства DEKraft, КЭАЗ, ПО «Север». В исполнении 2 применяется аппаратура производства Schneider Electric.

ПРИМ.     Поле 5 определяет наличие измерительного трансформатора тока для подключения внешнего амперметра (вторичная обмотка 5А). Если значение поля равно 000 (не указано), измерительный трансформатор тока не устанавливается. В стандартных применениях устанавливаются трансформаторы тока со следующими диапазонами:

мощность, кВт

11

15

18.5

22

30

37

45

55

75

90

110

132

160

200

250

315

диапазон ТТ, А

30

60

100

150

200

300

500

600

Основные характеристики модельного ряда на 1 канал (СМП121 - … х1):

Номинальная мощность двигателя, кВт

7,5

11

15

18.5

22

30

37

45

55

75

90

110

132

160

200

250

315

Номинальный ток двигателя, А

16

22

30

37

43

60

70

85

100

140

165

200

240

285

355

440

565

Вес (справ.), кг

70

70

72

72

76

76

115

115

120

135

135

140

185

195

210

230

265

Габарит: высота (В), мм

800

1200

1924

1924

Габарит: ширина (Ш), мм

600

800

834

934

Габарит: глубина (Г), мм

310

310

590

590

Исполнение шкафа

навесное

напольное

Степень защиты

IP54

IP22

Габаритные чертежи модельного ряда:

габаритный чертеж навесных шкафов (0.75…110кВт)

габаритный чертеж напольных шкафов (132…315кВт)

Серийно выпускаемые типоразмеры.

мощность

(кВт)

ток двигателя

(А)

Типоразмер, артикул для заказа

исп. схемы 1

без трансформатора тока

исп. схемы 1

с трансформатором тока

исп. схемы 2

без трансформатора тока

исп. схемы 2

с трансформатором тока

7.5

16

СМП121-07.5х1-1-000

арт. 422.341.0700

СМП121-07.5х1-1-030

арт. 422.341.0701

11

22

СМП121-011х1-1-000

арт. 422.341.0800

СМП121-011х1-1-030

арт. 422.341.0801

15

30

СМП121-015х1-1-000

арт. 422.341.0900

СМП121-015х1-1-060

арт. 422.341.0901

18.5

37

СМП121-018х1-1-000

арт. 422.341.1000

СМП121-018х1-1-100

арт. 422.341.1001

22

43

СМП121-022х1-1-000

арт. 422.341.1100

СМП121-022х1-1-100

арт. 422.341.1101

30

60

СМП121-030х1-1-000

арт. 422.341.1200

СМП121-030х1-1-100

арт. 422.341.1201

37

70

СМП121-037х1-1-000

арт. 422.341.1300

СМП121-037х1-1-100

арт. 422.341.1301

45

85

СМП121-045х1-2-000

арт. 422.341.1402

СМП121-045х1-2-150

арт. 422.341.1403

55

100

СМП121-055х1-2-000

арт. 422.341.1502

СМП121-055х1-2-200

арт. 422.341.1503

75

140

СМП121-075х1-2-000

арт. 422.341.1602

СМП121-075х1-2-200

арт. 422.341.1603

90

265

СМП121-090х1-2-000

арт. 422.341.1702

СМП121-090х1-2-300

арт. 422.341.1703

110

200

СМП121-110х1-2-000

арт. 422.341.1802

СМП121-110х1-2-300

арт. 422.341.1803

132

240

СМП121-132х1-2-000

арт. 422.341.1902

СМП121-132х1-2-300

арт. 422.341.1903

160

285

СМП121-160х1-1-000

арт. 422.341.2000

СМП121-160х1-1-500

арт. 422.341.2001

200

355

СМП121-200х1-1-000

арт. 422.341.2100

СМП121-200х1-1-500

арт. 422.341.2101

250

440

СМП121-250х1-1-000

арт. 422.341.2200

СМП121-250х1-1-600

арт. 422.341.2201

315

565

СМП121-315х1-1-000

арт. 422.341.2300

СМП121-315х1-1-600

арт. 422.341.2301

ПРИМ.     В исполнении 2 применяется аппаратура производства Schneider Electric.

Опциональные компоненты.

Следующие опциональные компоненты шкафа СМП121 доступны при заказе оборудования. Опциональные компоненты (соответствующие им артикулы) указываются при заказе оборудования в дополнении к артикулу основного изделия. Например, обозначение шкафа СМП121 (45кВт), с дополнительным трансформатором тока, управлением от СТК500 и защитой агрегата Grungfoss (IO111):

Шкаф управления СМП121-045х1-2-150 (арт. 422.341.1403), доп.422.931.0003, 422.932.0006.

Наименование, артикул

Описание

Исполнение для скважин с GSM:

(доп. 422.931.0001)

В состав шкафа СМП дополнительно устанавливается следующий комплект оборудования: источник бесперебойного питания,  GSM модем, транспортный контроллер, блок контроля уровня, оборудование контроля проникновения и оповещения о пожаре.  Комплект обеспечивает передачу данных от СМП к системе верхнего уровня (СДК2000) посредством защищенного  Интернет-соединения. Как правило, решение используется при необходимости передачи данных в систему телеметрии от локального объекта (павильон скважины и пр.)

Исполнение для скважин с радиомодемом:

(доп. 422.931.0002)

В состав шкафа СМП дополнительно устанавливается следующий комплект оборудования: источник бесперебойного питания,  радиомодем, транспортный контроллер, блок контроля уровня, оборудование контроля проникновения и оповещения о пожаре.  Комплект обеспечивает передачу данных и дистанционное управление от СТК500, СТА1713, системе верхнего уровня (СДК2000) посредством кодированного обмена данными типа запрос-ответ.

Телеметрия Т1:

управление от СТК500, СТА1713:

(доп. 422.931.0003)

В состав шкафа СМП дополнительно устанавливается модуль ввода-вывода, обеспечивающий дистанционное управление и сбор данных о состоянии СМП через информационный канал передачи данных RS485. Как правило, комплект используется при  автоматизации локального объекта (насосной станции) под управлением СТК500, СТА1713 или внешнего контроллера АСУ.

РТС температурная защита агрегата:

(доп. 422.932.0001)

В состав СМП устанавливаются устройство контроля сопротивления встроенного в агрегат РТС датчика температуры. Комплект обеспечивает отключение насосного агрегата при перегреве.

Комплексная защита агрегата KSB:

(доп. 422.932.0003)

В состав СМП встроена схема комплексной (по спецификации производителя) обработки датчиков насосного агрегата. Комплект обеспечивает отключение насосного агрегата при отклонениях контролируемых величин от нормы.

Комплексная защита агрегата FLYGHT на основе блоков:

MAS711: (доп. 422.932.0004)

MiniCAS: (доп. 422.932.0005)

В состав СМП встроена схема комплексной (по спецификации производителя) обработки датчиков насосного агрегата Flyght (применяются блоки MAS711, MiniCAS). Выполнено по рекомендованной производителем насосных агрегатов схеме. Обеспечивается отключение агрегата при отклонениях контролируемых величин от нормы.

Комплексная защита агрегата Grungfos на основе блоков:

IO111:  (доп. 422.932.0006)

MP204::  (доп. 422.932.0007)

В состав СМП встроена схема комплексной (по спецификации производителя) обработки датчиков насосного агрегата Grundfos (применяются блок IO111, MP204). Выполнено по рекомендованной производителем насосных агрегатов схеме. Обеспечивается отключение агрегата при отклонениях контролируемых величин от нормы.

Комплексная защита агрегата Взлет:

УЗД8: (доп. 422.932.0008)

В состав СМП встроена схема комплексной (по спецификации производителя) обработки датчиков насосного агрегата Взлет (применяется блок УЗД8).  Обеспечивается отключение агрегата при отклонениях контролируемых величин от нормы.

Комплексная защита агрегата на основе блоков:

ТРМ148: (доп. 422.932.0009)

В состав СМП встроена схема комплексной обработки датчиков агрегата. Тип и предельные значения сигналов от датчиков определяются настройками блока ТРМ148: ТСМ, ТСП, 4..20мА, резистивные и пр. Содержит до 8-ми каналов контролируемых величин. Обеспечивается отключение агрегата при отклонениях контролируемых величин от нормы.

Обогрев шкафа:

Нагреватель 150Вт (доп. 421.934.0001)

Нагреватель 250Вт (доп. 421.934.0002)

Нагреватель 400Вт (доп. 421.934.0003)

Нагреватель 2х250Вт (доп. 421.934.0004)

Нагреватель 2х400Вт (доп. 421.934.0005)

В конструкцию шкафа включен нагреватель соответствующей мощности. Управление нагревателем производится термостатом. Как правило, используется в применениях, когда установка СМП производится в не отапливаемом помещении.

Мощность встроенного нагревателя определяется заводом-изготовителем в соответствии с конструкцией шкафа и условий эксплуатации оборудования.
