Технические характеристики МЭП-С

Тип питающей сети	3-фазная, переменного тока
Номинальное напряжение питания	380 (+10/-15%) В
Частота питающей сети	50±1 Гц
Степень защиты механизма по ГОСТ 14254	IP 54 (IP64 по спец. заказу)
Температура окружающей среды	-25..+40°С (-45.. .+40°С по спец заказу)
Климатическое исполнение по ГОСТ 15150	ТУ3 (У2 по спец заказу)
Относительная влажность	98% при 25°С
Уровень шума	не более 80 dBA

MЭП работают в повторно-кратковременном реверсивном режиме работы циклами (S4), в которых перемещение штока чередуется с паузами. После паузы возможно изменение направления перемещения штока (реверс). При реверсировании интервал времени между включением и выключением на обратное направление должен быть не менее 500 мс. Повторно-кратковременный режим работы с частыми пусками характеризуется продолжительностью включений (ПВ).

Ограничение ПВ связано с необходимостью исключения перегрева узла ПВГС МЭП и выхода механизма из строя.

ПB=N/(N+R) X 100 %, где

N - работа при постоянной нагрузке, с

R - состояние покоя, с

(N+R) продолжительность цикла, с

t max - максимальная температура достигнутая в течение цикла.

Типоразмер	Номинальное усилие, кН	Скорость штока, мм/с	Ход штока, мм	Мощность электродвигателя, кВт	Номинальный ток, А	ПВ, % при 25°С	Масса, кг**
МЭП-С1	2	11	200; 300; 400; (500...800)*	0.07	0.7	40	15
		24		0.12	0.5	40	14
		34		0.18	0.7	40	15
		48		0.25	0.8	40	14
		65		0.37	1	30	16
	3	13	200; 300; 400; 500; 600;	0.09	0.8	40	17
		20		0.18	0.8	40	16
		31		0.25	0.9	40	16
		44		0.37	1,2	30	17
		65		0.55	1.4	20	17
МЭП-С2	5	22	200; 300; 400; 500; 600; 700; 800; (900...1200)*	0,37	1.7	40	27
		44		0,55	1,7	20	22
		63		0,75	2,1	15	23
		93		1.5	3.2	7	28
	7	22		0,55	2,4	30	29
		44		0,75	2.1	15	23
		65		1,5	3.7	10	28
		93		2.2	4.6	7	28
	10	36		1,1	3.2	15	24
	10	55		1,5	3.7	10	28
МЭП-С2М	5	22	200; 300; 400; 500; 600; 700; 800; (900...1200)*	0,37	1.7	40	28
	5	44		0,55	1,7	20	23
	7	22		0,55	2,4	30	30
	7	44		0,75	2.1	15	24
	10	36		1,1	3.2	15	30
	10	55		1,5	3.7	10	25
МЭП-С2Т	5	4	200; 300; 400; 500; 600; 700; 800; (900...1200)*	0,07	0.7	40	18
	5	9		0,12	0,5	40	19
	7	5		0,09	1,2	40	19
	7	9		0,18	0,7	40	20
	10	6		0,25	1,4	40	25
		11		0,37	1,2	40	22
		23		0,75	1,8	20	24
	15	6		0,37	1,5	40	28
		11		0,55	1,7	25	24
		23		1,1	2,5	10	25
МЭП-С3	15	35	300; 400; 500; 600; 700; 800; (900...1400)*	1,5	4,2	10	56
МЭП-С3	15	53		2,2	5,2	7	55
МЭП-С3Т	20	6		0,55	2,4	40	52
		13		1,1	2,7	20	49
		26		2,2	4,6	10	52
	30	6		0,75	2,6	25	55
		13		1,5	3,6	15	51
		26		3	6,1	7	56
	40	8		1,1	3	20	58
		15		2,2	5,2	10	55
		30		3,5	6,5	7	56

* Увеличение хода штока возможно при дополнительном согласовании номинальных параметров и габаритных размеров МЭП.

** Указана масса механизма; без опций с ходом 200 мм для МЭП-С1, МЭП-С2 (2Т) и с ходом 300 для МЭП-С3 (3Т). Добавочная масса для МЭП-С1 - 1 кг, для МЭП-С2 (2T)- 1.7 кг, для МЭП-С3 (3T) - 3 кг на каждые 100 мм хода штока.

1. Механизм Электрический Прямоходный

2. Серия
          С – Стандарт
          СК – Стандарт, исполнение c передачей винт-гайка Качения
          СП - Стандарт, исполнение с электродвигателем Постоянного тока

3. Типоразмер – 1; 2; 3

4. Модификация базовой конструкции
   М – Модифицированный (цилиндрическая зубчатая передача)
   Т – Тихоходный (комбинированный плане-тарный редуктор с зубчато-ременной передачей)

   В базовой конструкции буквенное обозначе-ние отсутствует

5. Номинальное усилие на штоке, кН

6. Номинальная скорость перемещения штока, мм/с

7. Ход штока, мм

8. Тип центрального крепления МЭП
   ЦЦ – Центральная Цапфа
   ЦШ – Центральный Шарнир (цапфа с опо-рами)
   Возможен разворот узлов крепления на 90° по согласованию
   В исполнении МЭП без центрального крепле-ния, буквенное обозначение отсутствует

9. Тип тылового крепления МЭП
   ТВ – Тыловая Вилка с осью
   ТП – Тыловая Проушина
   ТШ – Тыловой Шарнир (вилка, ось, проу-шина)
   Возможен разворот узлов крепления на 90° по согласованию
   В исполнении МЭП без тылового крепления, буквенное обозначение отсутствует

10. Тип наконечника штока
   НВ – Наконечник Вилка с осью
   НП – Наконечник Проушина
   НС – Наконечник со Сферическим шарниром
    НФ – Наконечник Фланец
   В исполнении без наконечника штока буквен-ное обозначение отсутствует

11. Наличие узла Антипроворота штока – А
В исполнении без узла антипроворота штока буквенное обозначение отсутствует

12. Наличие устройства ограничения хода штока и его тип:
   ОГ – устройство Ограничения хода штока с бесконтактными Герконовыми выключателями
   ОМ – устройство Ограничения хода штока с бесконтактными Магниточувствительными выклю-чателями
   ОИ – устройство Ограничения хода штока с бесконтактными Индуктивными выключателями
   ОП – устройство Ограничения хода штока с микроПереключателями
   ОС – устройство Ограничения хода штока со Стационарно расположенными индуктивными выключателями
   ОБ – устройство Ограничения хода штока в виде Блока сигнализации положения штока
   ОБД – устройство Ограничения хода штока в виде Блока сигнализации положения штока с Датчиком положения штока
   В исполнении без устройства ограничения хода штока буквенное обозначение отсутствует

13. Наличие Датчика положения штока – Д
В исполнении без датчика положения штока буквенное обозначение отсутствует

14. Наличие защитного Гофра на штоке – Г
В исполнении без защитного гофра буквен-ное обозначение отсутствует

15. Предохранительные устройства в составе редуктора МЭП:
   0 -   нет
   1 -   Предохранительная муфта.
   2 -   Устройство контроля вращения винта
   3 - Предохранительная муфта с устройством контроля вращения винта

16. Предохранительный амортизатор на штоке:
   0 -   нет
   1 - Амортизатор двухстороннего действия (выдвижение и втягивание).
   2 - Амортизатор двухстороннего действия с блоком выключателей

17. Дополнительные опции по согласованию с заказ-чиком (особые присоединительные размеры, нестан-дартное климатическое исполнение, наличие элек-тромагнитного тормоза и т. п.)

Все механизмы производства ООО “Сибирь-мехатроника” поставляются с информационной табличкой, установленной на корпусе МЭП. Табличка помимо обозначения и основных технических характеристик содержит заводской номер изделия, год выпуска, а также зарегистрированный торговый знак предприятия (патент № 65881 действующий с 13.10.2006 г.)

- Торговый знак ООО “Сибирь- мехатроника”.

Любая продукция с аналогичной маркировкой, без нанесения торгового знака является фальсификатом!

УСТРОЙСТВО ОГРАНИЧЕНИЯ ХОДА ШТОКА С БЕСКОНТАКТНЫМИ ВЫКЛЮЧАТЕЛЯМИ
Для ограничения хода штока применяются бесконтактные выключатели трех типов: магниточувствительные (ОМ), герконовые (ОГ) либо индуктивные (ОИ). Выключатели SQ1 (на выдвижение) и SQ2 (на втягивание) установлены внутри блока выключателей. Срабатывание выключателей обеспечивают вставки на штоке МЭП изготовленные из постоянных магнитов, либо немагнитного материала.
Перемещение выключателей по направляющим пазам внутри блока выключателей позволяет производить настройку хода штока в пределах 80 мм от каждого из крайних положений - максимального и минимального.

УСТРОЙСТВО ОГРАНИЧЕНИЯ ХОДА ШТОКА С МИКРОПЕРЕКЛЮЧАТЕЛЯМИ

Устройство ограничения хода штока с микропереключателями (ОП) выполнено в виде герметичной коробки с разъёмом в которой размещён червячный редуктор, установленный на валу электродвигателя. Шпилька, установленная во внутренней резьбе червячного колеса своими торцами взаимодействует с пружинами микропереключателей SQ1 и SQ2, которые закреплены на подвижных планках. При вращении вала электродвигателя червяк вращает колесо, а шпилька совершает поступательное перемещение и воздействует на микропереключатели SQ1 и SQ2, которые срабатывают при максимальном и минимальном положениях штока МЭП. Настройка требуемого хода штока осуществляется поворотом планок вокруг оси после отжима фиксирующих винтов.

УСТРОЙСТВО ОГРАНИЧЕНИЯ ХОДА ШТОКА СО СТАЦИОНАРНО РАСПОЛОЖЕННЫМИ ИНДУКТИВНЫМИ ВЫКЛЮЧАТЕЛЯМИ

Устройство ограничения хода штока со стационарно расположенными индуктивными выключателями (ОС) применяется в составе МЭП в случаях, когда не требуется регулировка хода штока. Устройство содержит индуктивные бесконтактные выключатели, которые неподвижно установлены на защитной трубе МЭП и реагируют на боковую поверхность силовой гайки. Выключатель SQ1 (на выдвижение) расположен на передней части трубы на, а выключатель SQ2 (на втягивание) – на задней части. Расстояние между выключателями равно номинальному ходу штока МЭП.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЫКЛЮЧАТЕЛЕЙ

Тип выключателей	Герконовые (ОГ)		Индуктивные (ОИ), Магниточувствительные (ОМ)		Мкропереключатели (ОП)
Род тока	постоянный	переменный	постоянный	переменный	постоянный	переменный
Максимальное коммутируемое напряжение	100В	250В	250В	300В	0-36 В	0-250 В
Максимальный коммутируемый ток	0,5А*	0,1 А**	0,25А		1 А*	0,2 А**
Рекомендуемый рабочий ток	0,1А	0,05А	до 0,25А		0,5 А	0,1 А
Тип контакта	Замыкающий		Размыкающий		Замыкающий и размыкающий (2 контактные группы)
Рабочий диапазон температуры окружающей среды	-45...+65°С		-25...+75°С (-45...+65°C по спец. заказу)		-45...+65°С

*При коммутации индуктивной нагрузки в цепи постоянного тока установка обратных диодов обязательна
**При cos f нагрузки не менее 0.5

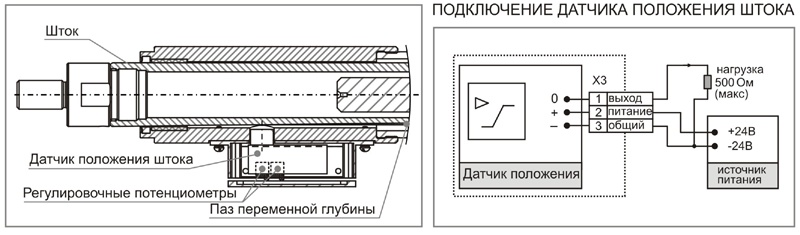

ДАТЧИК ПОЛОЖЕНИЯ ШТОКА
Датчик положения является бесконтактным индуктивным устройством, имеющим чувствительную поверхность. При изменении зазора между этой поверхностью и металлической поверхностью штока МЭП происходит пропорциональное изменение выходного тока датчика. Для обеспечения работы датчика положения на штоке МЭП выполняется паз переменной глубины, заполненный немагнитным материалом.
Настройка выходной характеристики датчика производится при помощи регулировочных потенциометров.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКА ПОЛОЖЕНИЯ ШТОКА

Напряжение питания (постоянный ток)	24В
Диапазон изменения выходного сигнала	0..5, 4...20, 0...20 мА
Максимальное сопротивление нагрузки	500 Ом
Температурная нестабильность вых. сигнала	до 1.5% во всем диапазоне температур
Рабочий диапазон температуры окружающей среды	-15...+40 °С (-45...+40 °С по спец заказу)
